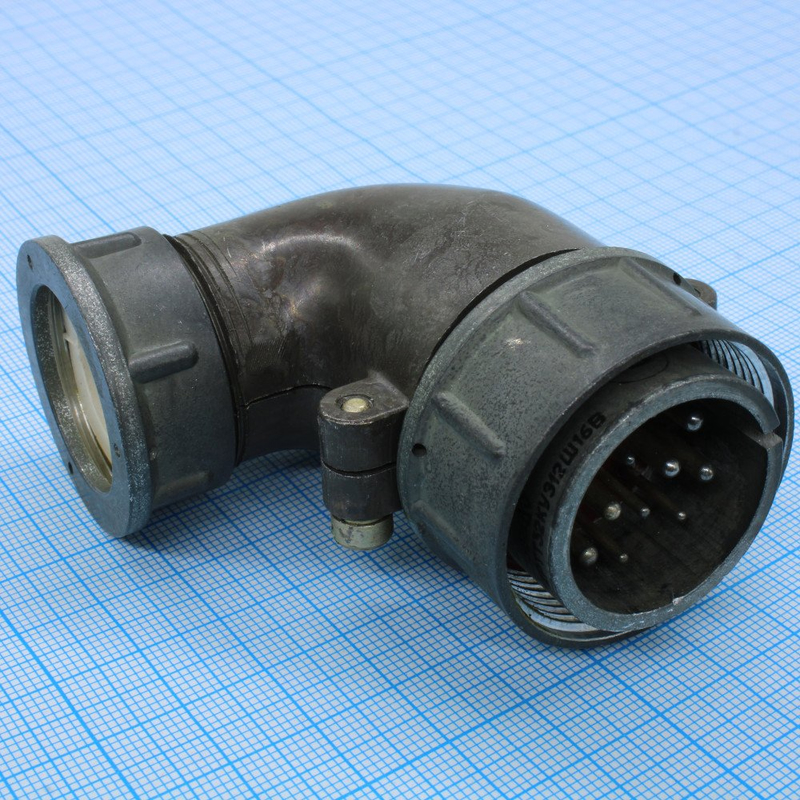

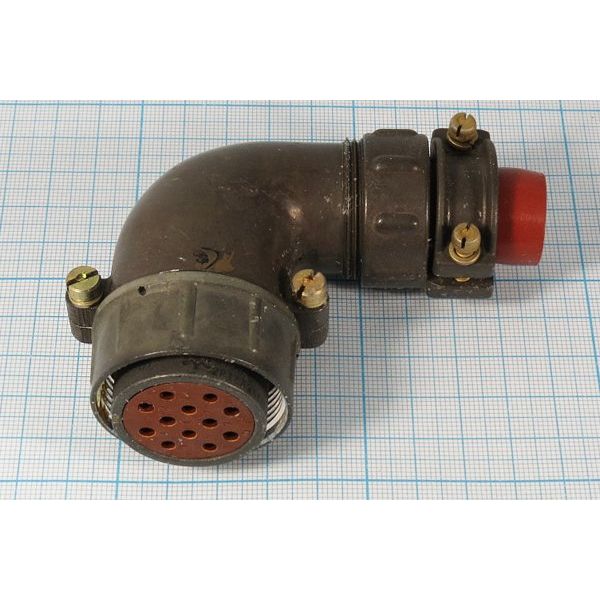

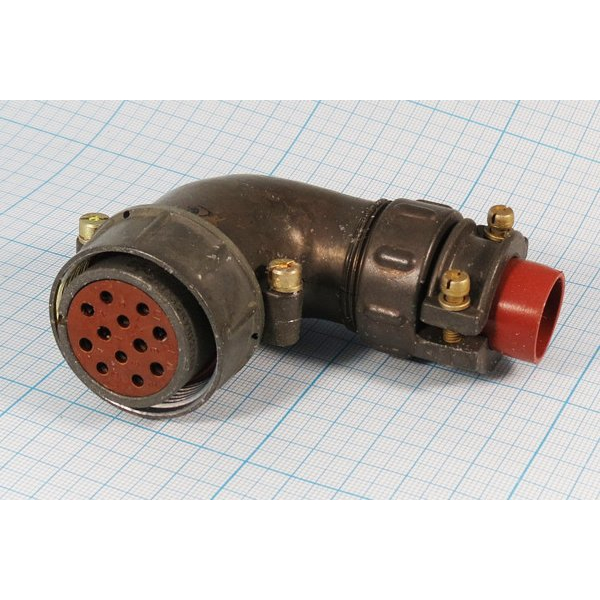

2РТТ32КУЭ12Г16В представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии 2РТТ, предназначенную для надежного электрического соединения в различных аппаратах.​

Основные характеристики

Это разъем с условным размером корпуса 32, содержащий 12 контактов: 6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм, выполненных из латуни с серебряным покрытием (Ag). Корпус из алюминиевого сплава А-22 с оксидированием, угловой патрубок (У) с гайкой для экранированного кабеля (Э), материал изолятора — карболит коричневого цвета. Габариты: 78×41,5×72 мм, масса около 127 г, шаг резьбы накидной гайки M36×1,5 мм.​

Электрические параметры

Разъем выдерживает рабочее напряжение до 850 В, ток на контакт — до 20 А (для Ø1,5 мм) и 35 А (для Ø2,5 мм), общее на разъем — до 210 А. Сопротивление контактов не превышает 2,5 мОм (Ø1,5 мм) и 1,0 мОм (Ø2,5 мм), сопротивление изоляции — 1000 МОм.​

Условия эксплуатации

Климатическое исполнение В (всеклиматическое), температура от -60 до +100 °C, влажность до 98% при +25 °C, давление от 1,33×10⁻⁴ до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы 170 дБ, удары до 1000 g, ресурс — 500 сочленений-расчленений.​

Монтаж и применение

Монтаж электрический — пайка, механический — объемный, контакты извлекаемые, поляризация одношпоночная, сочленение резьбовое с блочными вилками 2РТ-А или ШР (включая замену ШР32У12ЭШ1). Используется в радиотехнической и радиоэлектронной аппаратуре по нормам АШДК.434410.060ТУ.​
