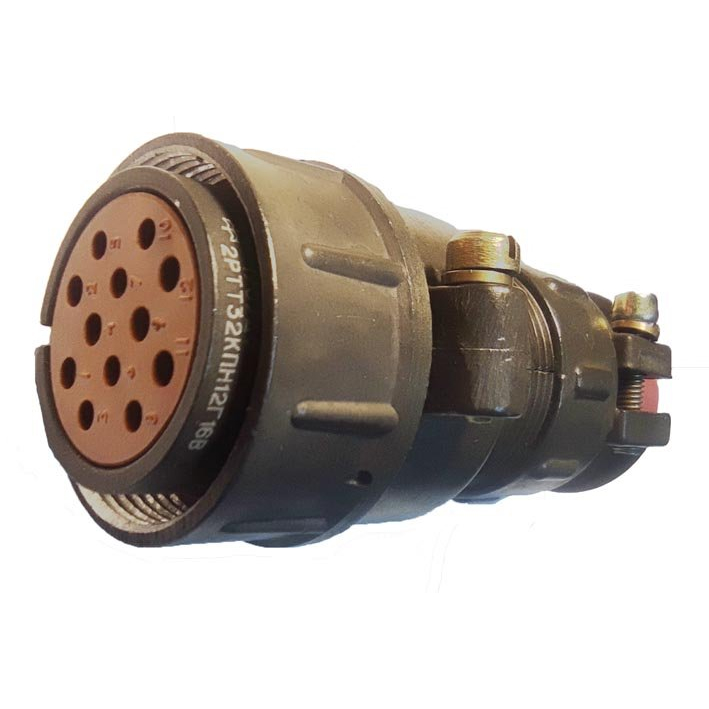

2РТТ32КУЭ12Г16В — это низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 850 В. Он используется для соединения и разъединения проводов, кабелей, узлов и блоков в различных видах электро- и радиоаппаратуры.

Структура обозначения

Обозначение 2РТТ32КУЭ12Г16В расшифровывается следующим образом:

• 2РТТ — тип соединителя.
• 32 — условный размер корпуса.
• К — вид корпуса (кабельный).
• У — вид патрубка (угловой).
• Э — тип гайки патрубка (для экранированного кабеля).
• 12 — количество контактов.
• Г — часть соединителя ( розетка ).
• 16 — условное число сочетания контактов.
• В — всеклиматическое исполнение.

Технические характеристики

• Вид корпуса: блочный, кабельный.
• Исполнение монтажной части: без патрубка, прямой или угловой.
• Климатическое исполнение: всеклиматическое, подходит для внутреннего монтажа.
• Покрытие контактов: серебро.
• Тип соединителя: негерметичный, теплостойкий, тропикоустойчивый.

Электрические параметры

• Рабочий ток на одиночный контакт: от 20 до 200 А.
• Сопротивление контактов: не более 2.5 МОм для диаметра 1.5 мм и 0.3 МОм для диаметра 5.5 мм.

Механические характеристики

Соединители 2РТТ имеют резьбовое сочленение и могут выдерживать вибрации и удары. Они обеспечивают надежность работы с минимальной наработкой в 1000 часов и сроком сохраняемости не менее 15 лет.

Температурные характеристики

Рабочая температура окружающей среды варьируется от -60 до +100 °C, а смена температур может достигать значений от -60 до +180 °C. Таким образом, соединитель 2РТТ32КУЭ12Г16В является универсальным решением для подключения различных электрических устройств в сложных климатических условиях.
