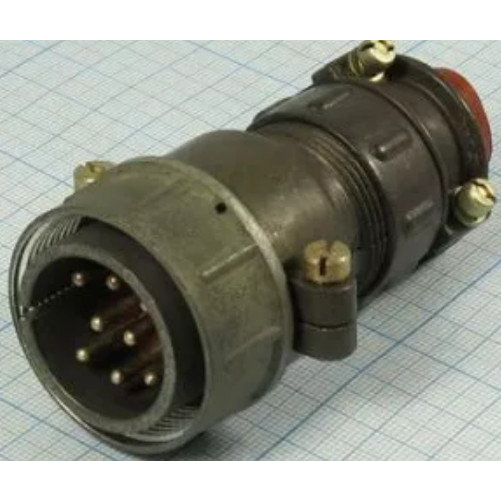

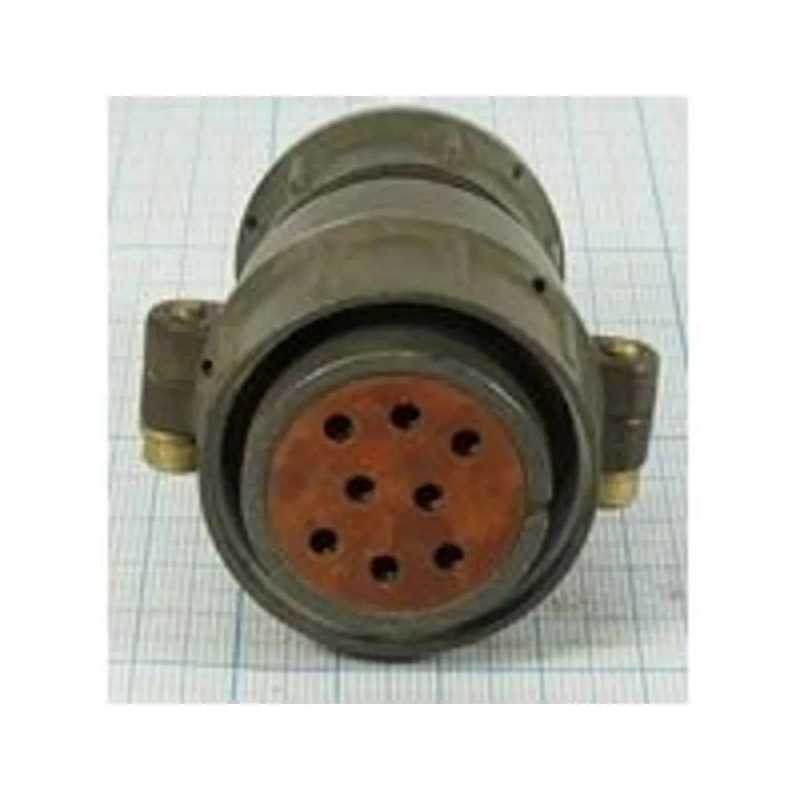

2РТТ32КУЭ8Ш42В — это цилиндрический теплостойкий пылебрызгозащищенный разъем серии 2РТТ нормальных габаритов. Маркировка указывает на выпуск 2015 года с видом приемки «5» (усиленный заводской контроль).

Расшифровка обозначения

Разъем имеет условный размер корпуса 32, тип КУЭ (кабельный, возможно с особыми исполнением контактов), 8 контактов, шпильки Ш42 (длина или шаг), всеклиматическое исполнение В.

Основные характеристики

• Конструктивное исполнение: Цилиндрический, пылебрызгозащищенный, теплостойкий.
• Тип сочленения: Резьбовое, обеспечивает надежное и герметичное соединение.
• Количество контактов: 8, штыревого типа (Ш42).
• Рабочий ток на контакт: До 200 А.
• Рабочее напряжение: До 700 В (амплитудное до 850 В).
• Рабочая частота: До 3 МГц.
• Материал корпуса: Алюминиевый сплав с защитным покрытием.
• Материал контактов: Латунь, как правило, с золотым или серебряным покрытием для обеспечения низкого переходного сопротивления и коррозионной стойкости.
• Материал изолятора: Термореактивная пластмасса, обеспечивающая высокую теплостойкость и электроизоляционные свойства.
• Степень защиты: Соответствует IP67 (для пыле- и брызгозащищенных), обеспечивая защиту от пыли и временного погружения в воду.
• Климатическое исполнение: Всеклиматическое (В) по ГОСТ 15150-69, что гарантирует работоспособность в широком диапазоне температур и влажности.
• Диапазон рабочих температур: От -60 °C до +125 °C (для теплостойких модификаций возможно до +155 °C).
• Механическая износостойкость: Не менее 500 циклов сочленений-расчленений.
• Вибро- и ударостойкость: Высокая, соответствует требованиям для эксплуатации в жестких условиях.
• Тип монтажа: Для экранированных кабелей, внутреннее объемное крепление.

завод-производитель

«Элекон» — российский завод, выпускающий разъемы 2РТТ по ТУ ГЕ0.364.120ТУ, включая модели с монтажом для экранированных кабелей и внутренним объемным креплением.

Применение

Используется в электрических цепях с токовой нагрузкой до 200 А на контакт, напряжением до 700 В (амплитуда 850 В), частотой до 3 МГц, для ручного соединения в приборах, автоматике и оборудовании во всеклиматическом исполнении.

Дополнительные области применения

• Авиационная и космическая техника: Благодаря высокой надежности, вибро- и ударостойкости, устойчивости к перепадам температур и давления.
• Военная техника: В оборудовании, требующем повышенной прочности, долговечности и электромагнитной совместимости.
• Промышленная автоматизация и робототехника: В системах управления, силовых цепях и датчиках, где необходимо герметичное и виброустойчивое соединение.
• Морская и железнодорожная техника: Устойчивость к воздействию агрессивных сред (соленая вода, масло), вибрациям и динамическим нагрузкам.
• Энергетика: В оборудовании для распределения электроэнергии, силовых установках и системах управления.
• Тестовое и измерительное оборудование: Для создания надежных и быстроразъемных соединений в сложных испытательных стендах.
• Оборудование для нефтегазовой отрасли: При работе в условиях повышенной влажности, пыли, агрессивных сред и экстремальных температур.
