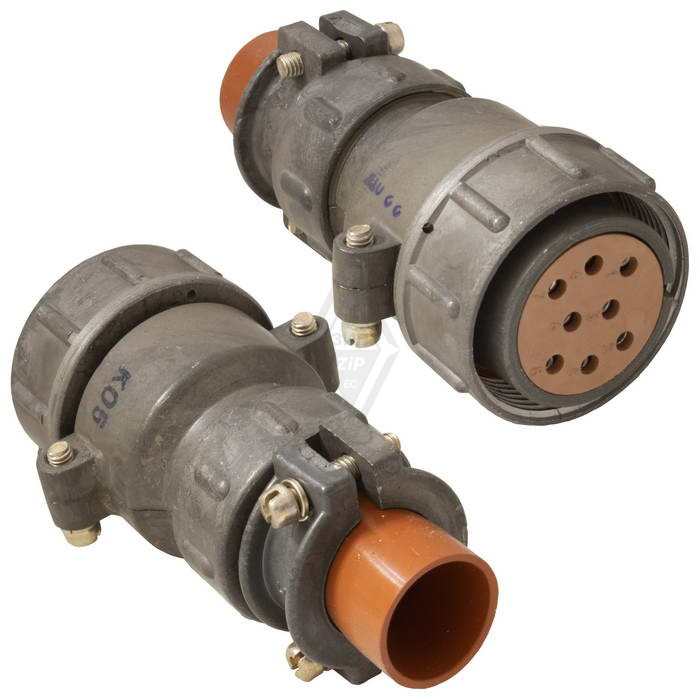

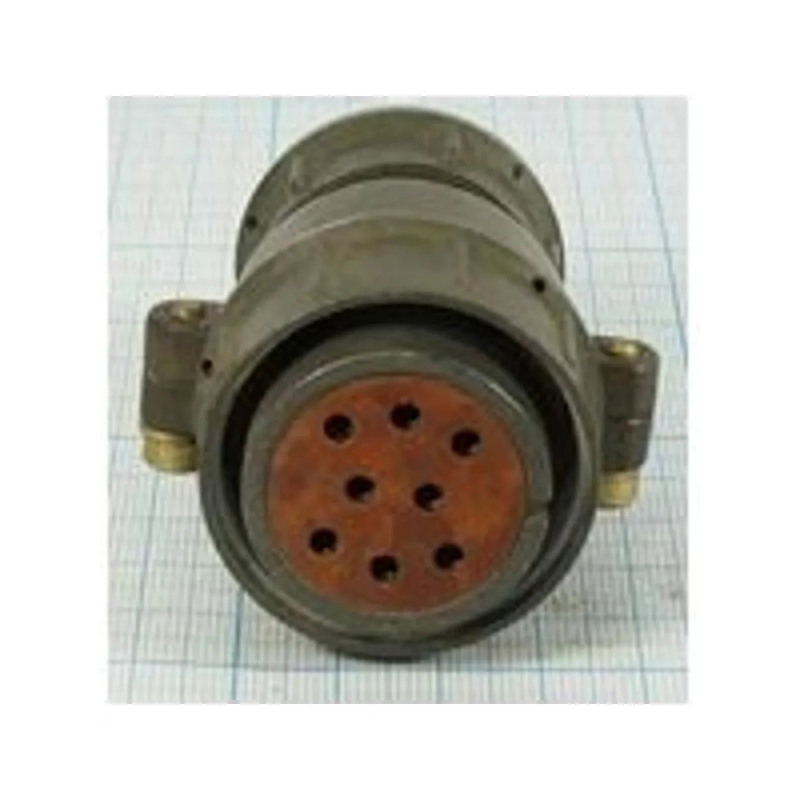

2РТТ32КУЭ8Г14В — это кабельная розетка из серии пылебрызгозащищённых цилиндрических соединителей 2РТТ, предназначенная для радиоэлектронной и радиотехнической аппаратуры.​

Назначение

Она используется в электрических цепях переменного и постоянного тока с напряжением до 850 В (амплитудное значение до 700 В) и частотой до 3 МГц. Соединители серии 2РТТ имеют резьбовое соединение, контакты с серебряным покрытием и монтаж путём пайки.

Конструкция

Обозначение расшифровывается так: 2РТТ — тип (пылебрызгозащищённый), 32 — условный размер корпуса, К — кабельный корпус, У — угловой патрубок, Э — гайка для экранированного кабеля, 8 — число контактов, Г — гильзы (розетка), 14 — диаметр заделки кабеля в мм, В — всеклиматическое исполнение. Состоит из кабельной части (на кабель) и блочной (на прибор).​

Характеристики

Соединитель выдерживает вибрацию 1–1000 Гц при 100 м/с², одиночные удары до 10000 м/с², многократные — 1500 м/с², линейные нагрузки — 2000 м/с². Сопротивление изоляции — не менее 1000 МОм, наработка — минимум 1000 ч при 500 соединениях-расчленениях, срок хранения — 15 лет.​

Климатическое исполнение

Работает при температурах от -60 до +100 °С (смена до +180 °С), пониженном давлении до 1,3×10⁻⁴ Па.​
