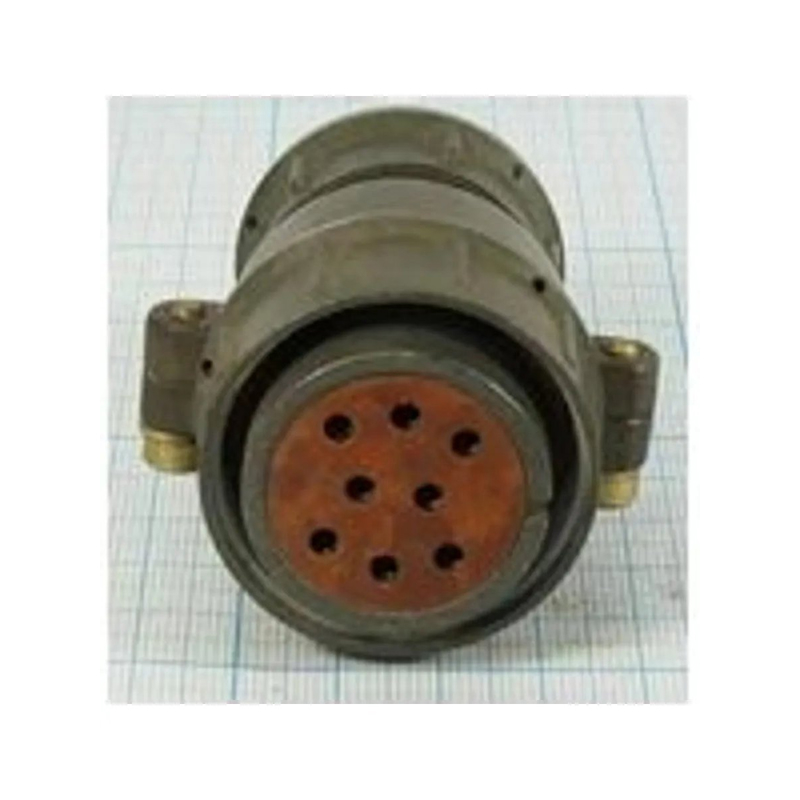

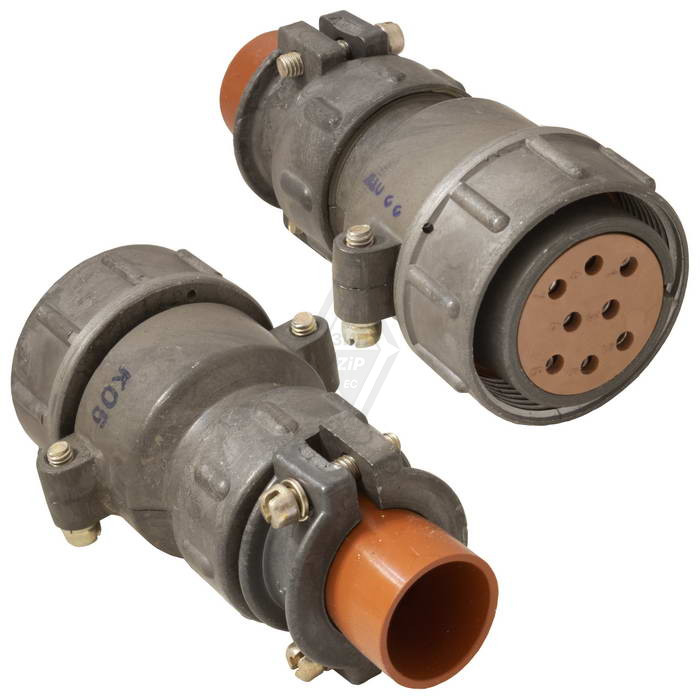

2РТТ32КУЭ8Г14В — это кабельная розетка из серии цилиндрических низкочастотных соединителей 2РТТ, предназначенная для радиоэлектронной и радиотехнической аппаратуры.​

Описание

Соединители серии 2РТТ имеют пылебрызгозащищённый корпус и резьбовое соединение, с контактами, покрытыми серебром; монтаж выполняется пайкой. Эта модель состоит из кабельной части (монтируется на кабель) и предназначена для соединения с блочной вилкой или розеткой на приборе.​

Расшифровка обозначения

• 2РТТ — пылебрызгозащищённый соединитель.

• 32 — условный размер корпуса.

• К — кабельный корпус.

• У — угловой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 8Г — 8 контактов герметичных.

• 14 — диаметр зажима 14 мм.

• В — всеклиматическое исполнение.​

Характеристики

Соединитель работает в цепях переменного и постоянного тока при напряжении до 850 В (амплитудное значение до 700 В) и частоте до 3 МГц.

Механические

• Вибрация: 1–1000 Гц, до 100 м/с² (10g).

• Удары: одиночные до 10000 м/с² (1000g), многократные до 1500 м/с² (150g).

• Наработка: минимум 1000 часов, 500 сочленений-расчленений, срок хранения 15 лет.​

Электрические

• Сопротивление изоляции: не менее 1000 МОм.​

Климатические

• Температура: от -60 до +100 °С (смена до +180 °С).

• Давление: до 1,3×10⁻⁴ Па.​
