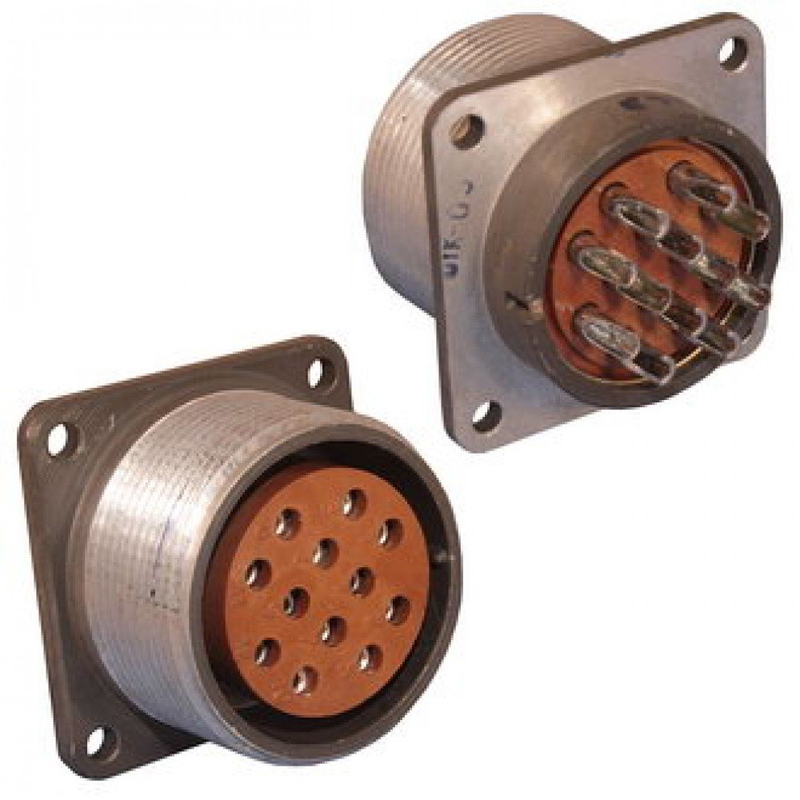

2РТТ32КУН12Г16В «5» — это розетка серии 2РТТ, низкочастотный цилиндрический соединитель, предназначен для электрических цепей постоянного и переменного тока с частотой до нескольких мегагерц и амплитудным напряжением до 700–850 В (в зависимости от конкретного ТУ и условий эксплуатации). Буква «5» в обозначении обычно указывает на вид приемки/категорию контроля (например, ВП или ПЗ), а также на год выпуска/серийный индекс поставки, но не относится к типу разъёма как такового.

Общее назначение и конструкция

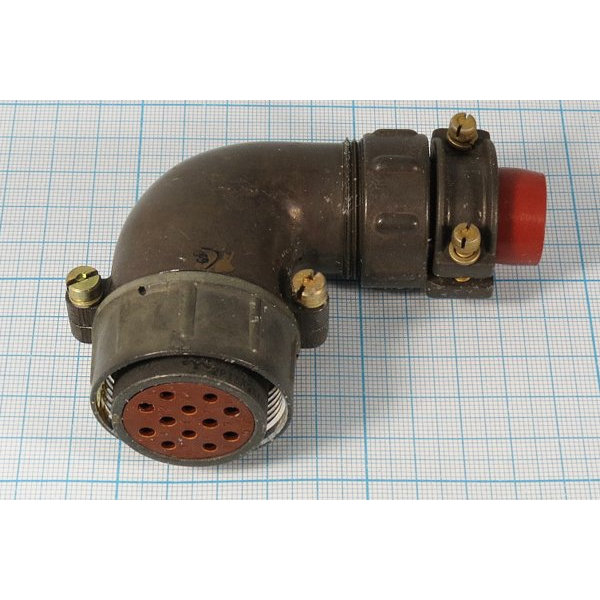

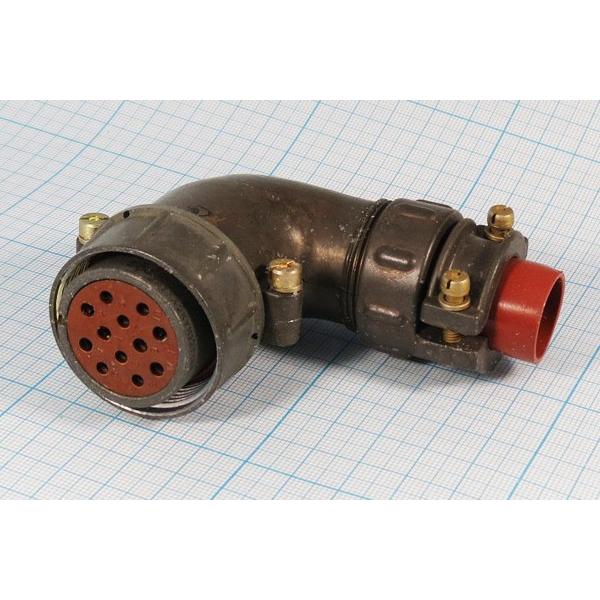

Соединитель 2РТТ32КУН12Г16В относится к теплостойким, пылебрызгозащищённым цилиндрическим разъёмам внутреннего (объемного) монтажа, с резьбовой фиксацией сочленённого положения. Разъём выполнен в кабельном корпусе с угловым патрубком («КУ» — кабельная угловая розетка), что удобно при монтаже в ограниченном пространстве.

Электрические параметры

На контакты разъёма типичные значения:

• максимальное рабочее напряжение — до ≈700 В (амплитудное значение, по некоторым источникам до 850 В в амплитуде);

• сопротивление электрического контакта — не более ≈2,5 мОм на контакт Ø 1,5 мм и ≈1 мОм на Ø 2,5 мм;

• сопротивление изоляции в нормальных климатических условиях — не менее 1–5 ГОм (в разных источниках указывается от 1000 до 5000 МОм).

Количество контактов в данной модификации — 12 шт., с разными диаметрами (например, 6×1,5 мм и 6×2,5 мм либо только 1,5 мм, в зависимости от конкретного ТУ), что позволяет комбинировать цепи питания и сигналов.

Климатические и механические условия

Разъём рассчитан на работу в широком температурном диапазоне: от примерно −60 °C до +100 °C, а с учётом перегрева контактов и смены температур — до ≈+180 °C. Изделие выдерживает пониженное атмосферное давление (вплоть до порядка 10⁻⁴–10⁻⁶ мм рт. ст.), что допускает применение в герметизированных и вакуумизированных зонах.

Механические характеристики высоки:

• вибрация синусоидальная в диапазоне ≈1–5000 Гц, ускорение до ≈300 м/с²;

• одиночные удары до ≈10 000 м/с², многократные удары до ≈1500 м/с², линейные нагрузки до ≈2000 м/с².

Надёжность и эксплуатация

Типичные требования к надёжности для серии 2РТТ:

• минимальная наработка порядка 1000 часов;

• не менее 500 циклов сочленения–расчленения;

• минимальный срок сохраняемости (до начала эксплуатации) — около 15 лет.

Разъём применяется в промышленной и военной аппаратуре, средствах связи, транспорте и другом оборудовании, где требуется высокая вибро‑ и ударопрочность, а также стойкость к воздействию пыли и влаги.
