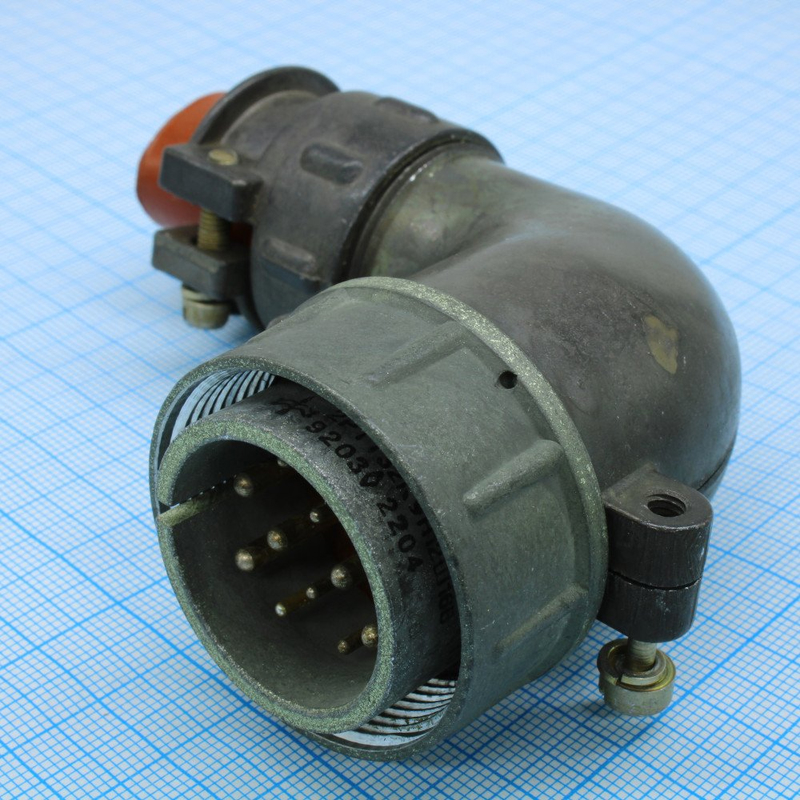

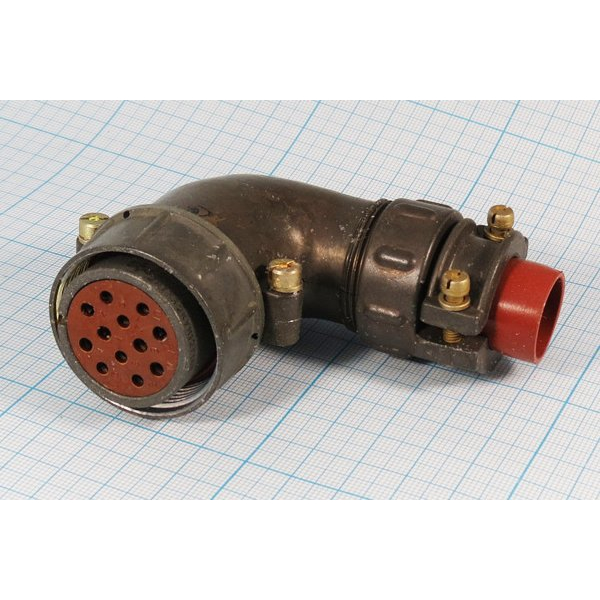

2РТТ32КУН12Ш16В — это низкочастотный цилиндрический электрический соединитель общего назначения, предназначенный для работы в радиотехнической и радиоэлектронной аппаратуре. Он используется в электрических цепях постоянного и переменного токов частотой до 3 МГц при амплитудном напряжении до 850 В.

Назначение

Соединитель имеет кабельный корпус с угловым патрубком и гайкой для монтажа неэкранированным кабелем, с резьбовой фиксацией в соединенном положении. Это всеклиматическое исполнение (обозначение "В"), подходящее для эксплуатации в аппаратуре с высокими требованиями к надежности.

Расшифровка обозначения

• 2РТТ — тип соединителя (негерметичный, теплостойкий, тропикоустойчивый).

• 32 — условный размер корпуса.

• К — кабельный корпус.

• У — угловой патрубок.

• Н — с гайкой для монтажа.

• 12 — число контактов.

• Ш — диаметр контактов (вероятно, 4 мм).

• 16 — максимальное сечение жилы (мм²).

• В — всеклиматическое исполнение.

Технические характеристики

Соединители серии 2РТТ выдерживают вибрацию (1–1000 Гц, до 100 м/с²), удары (до 10000 м/с² одиночные), линейные нагрузки (до 2000 м/с²). Рабочая температура — от -60 до +100 °С, с возможной сменой до +180 °С; пониженное давление до 1,3×10⁻⁴ Па. Минимальная наработка — 1000 часов, число соединений-расчленений — 500, срок сохраняемости — 15 лет. Сопротивление изоляции не менее 1000 МОм, максимальное напряжение — 700–850 В.
