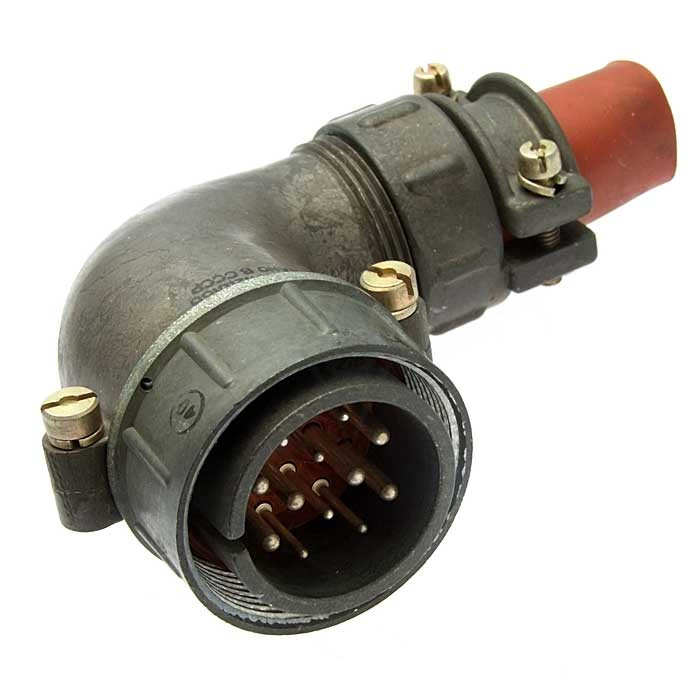

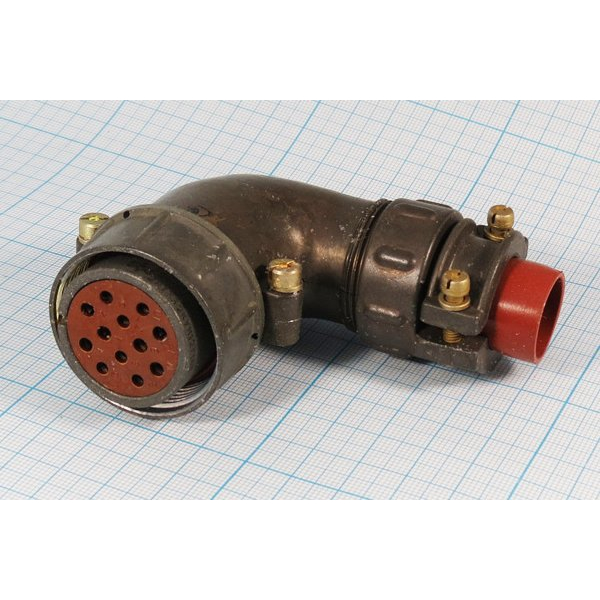

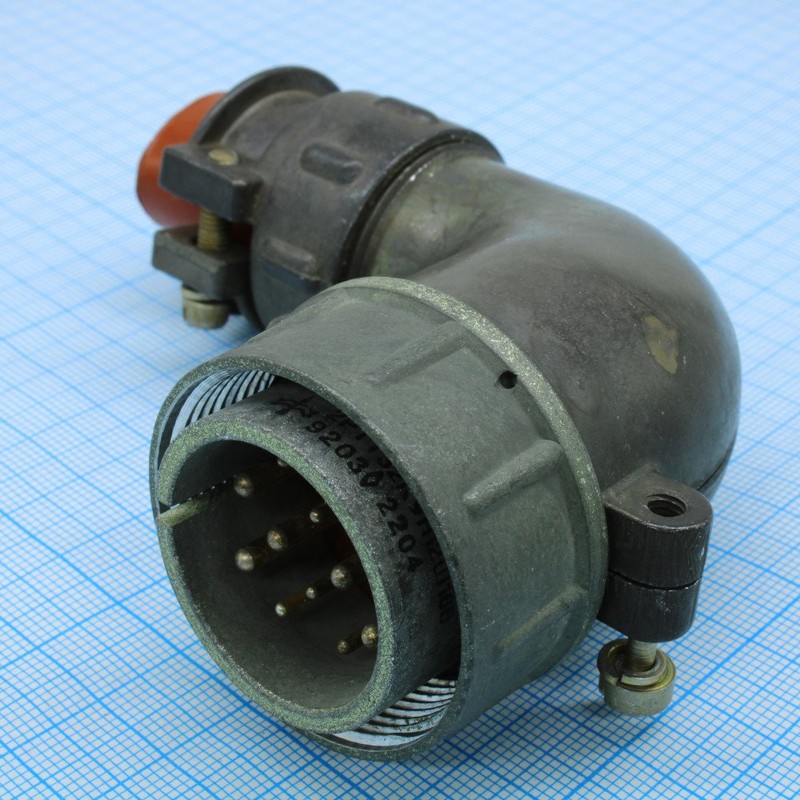

2РТТ32КУН12Ш16В — это низкочастотный цилиндрический соединитель объёмного монтажа с резьбовой фиксацией, выпускаемый заводом « Элекон». Модификация «5» (2015 г.) относится к приборам без патрубка или с особым исполнением гайки.

Описание конструкции

Соединитель состоит из вилки и розетки, кабельного типа (К) с угловым патрубком (У), неэкранированной гайкой (Н), 12 контактами в вилке (Ш) и 16 в розетке, во всеклиматическом исполнении (В). Условный размер корпуса — 32. Предназначен для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики

• Тип соединителя: Низкочастотный, цилиндрический.
• Монтаж: Объемный, для пайки во внутренние цепи.
• Фиксация: Резьбовая.
• Исполнение: Кабельное, с угловым патрубком (У).
• Гайка: Неэкранированная (Н).
• Количество контактов: 12 контактов в вилке (Ш) и 16 в розетке (для указанной модификации).
• Исполнение по климату: Всеклиматическое (В), обеспечивает работу в жёстких климатических условиях.
• Условный размер корпуса: 32.
• Защита: Пылебрызгозащищенное исполнение (эквивалентно IP54/IP55).
• Диапазон рабочих температур: От -60°C до +100°C (типовое значение для серии 2РТТ).
• Рабочее напряжение: До 700 В переменного тока или 1000 В постоянного тока (в зависимости от контактной группы).
• Номинальный ток на контакт: От 5 до 25 А (в зависимости от диаметра контакта).
• Механическая износостойкость: Не менее 500 циклов сочленения-расчленения.
• Вибро- и ударостойкость: Высокая, обеспечивающая надежную работу в условиях механических нагрузок.
• Совместимость: Взаимосочленяем с соединителями серий ШР и 2РТ-А.

Завод-производитель

Производство на выпуске таких соединителей серии 2РТТ по ТУ ГЕО.364.120. Модификации вроде «5» указывают на конкретное исполнение без резиновых кожухов или с маркировкой года (2015).

Применение

Используется во внутренних цепях электроники для пайки, в приборах и оборудовании, где требуется пылебрызгозащита и работа в жёстких климатических условиях.

Области применения

• Авиационная техника: Для подключения бортового оборудования, систем навигации и управления.
• Железнодорожный транспорт: В системах сигнализации, контроля и связи, а также в электрических схемах подвижного состава.
• Военная техника: В радиолокационных станциях, системах связи, навигации, а также в бронетанковой и специальной технике.
• Промышленное оборудование: В тяжелой промышленности, станкостроении, автоматизированных системах управления технологическими процессами (АСУ ТП), где требуется высокая надежность и защита от внешних воздействий.
• Судостроение: Для систем управления, связи и контроля в морских и речных судах, подверженных воздействию влаги и вибрации.
• Общая электроника: В стационарной и переносной радиоэлектронной аппаратуре, требующей надежных, защищенных и долговечных электрических соединений.
