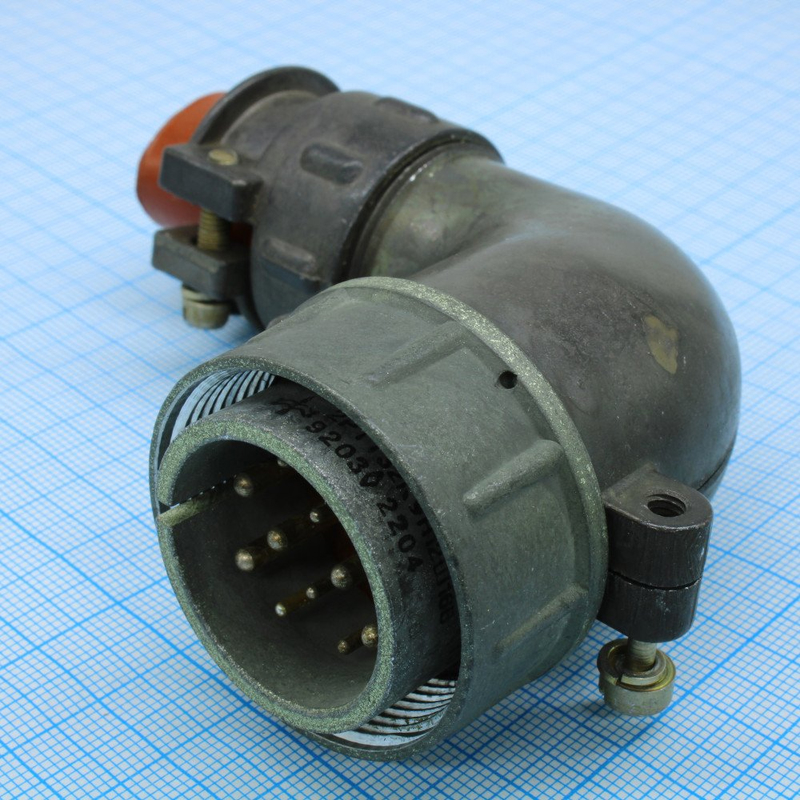

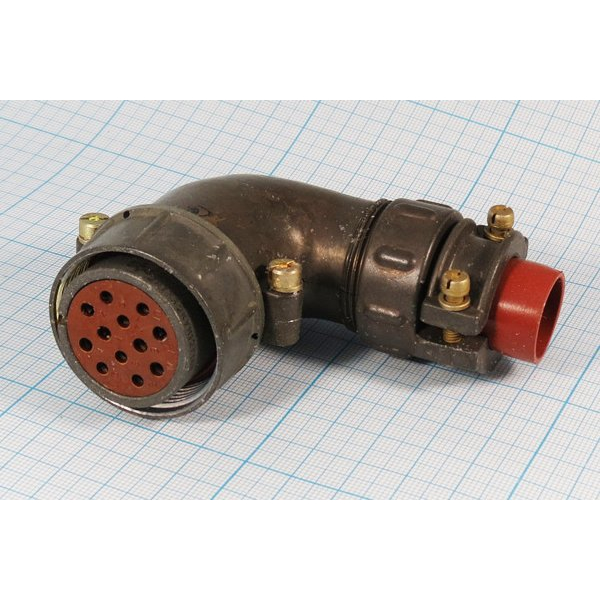

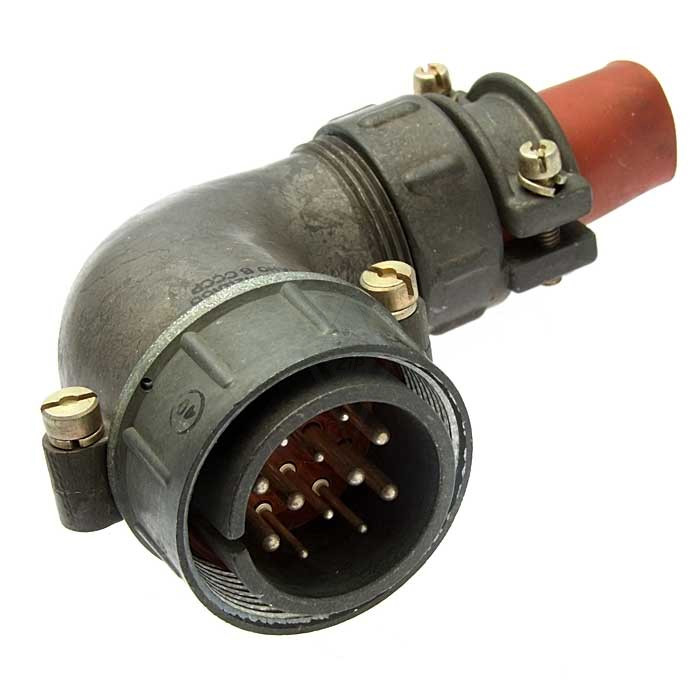

2РТТ32КУН12Ш16В — это низкочастотный цилиндрический соединитель объемного монтажа с резьбовой фиксацией, предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Назначение

Он применяется в радиотехнической и радиоэлектронной аппаратуре как соединитель общего назначения, негерметичный, теплостойкий и тропикоустойчивый.

Основные характеристики

Максимальное рабочее напряжение составляет 850 В, рабочая частота — до 3 МГц, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. +1
Рабочий ток на контакт варьируется от 10 А до 25 А в зависимости от диаметра (1,5 мм или 2,5 мм), сопротивление контакта — не более 2,5 мОм или 1 мОм соответственно. +2
Выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 30 g, механические удары до 1500 m/s², температуру от -60°C до +100°C и пониженное давление до 1,3·10⁻⁴ Па.

Климатическое исполнение

Исполнение "В" — всеклиматическое, подходит для условий повышенной влажности (до 98% при +40°C), наработка — минимум 1000 часов, количество сочленений — 500.

Конструкция

Условный размер корпуса — 32, тип — кабельная вилка (КУН), с 12 контактами и штуцерной арматурой 16В.
