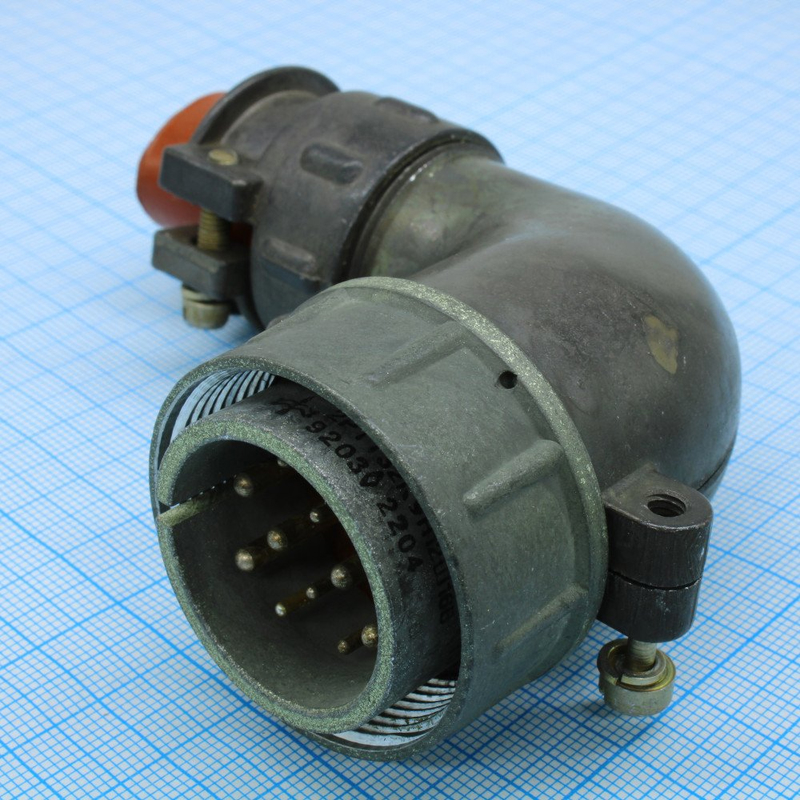

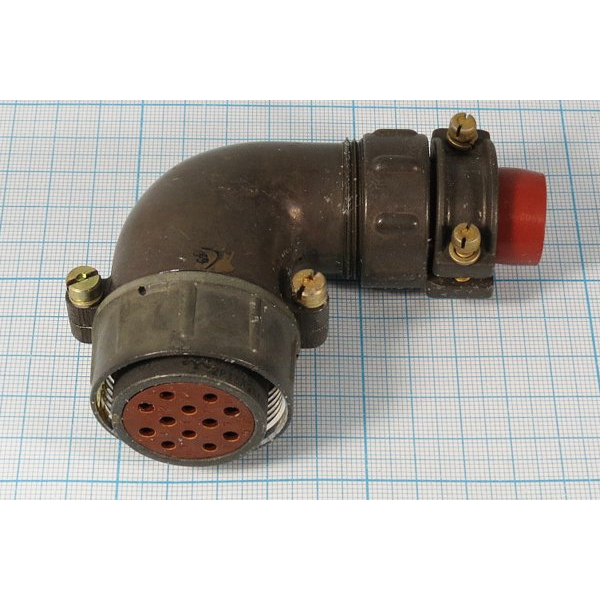

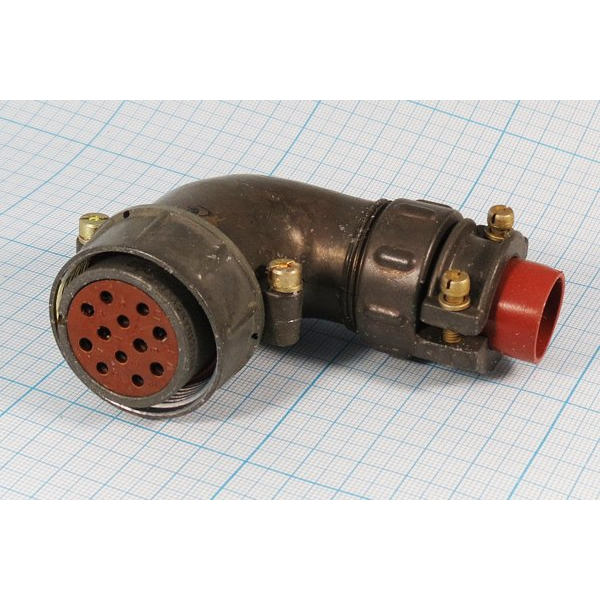

2РТТ32КУН12Ш16В «5» — это низкочастотный цилиндрический разъём серии 2РТТ, выполненный в виде кабельной вилки с угловым патрубком и резьбовой гайкой для монтажа неэкранированного кабеля. Серия 2РТТ применяется в радиотехнической и радиоэлектронной аппаратуре общего назначения, рассчитана на внутренний объёмный монтаж во всеклиматическом исполнении.

Назначение и конструкция

Соединитель предназначен для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 700–850 В (амплитудное значение) и токовой нагрузке на контакт до десятков ампер в зависимости от диаметра контакта. Корпус металлический, изолятор выполнен из карболита, разъём имеет резьбовую фиксацию сочленённого положения и выполняется в виде кабельной вилки «под провод» без экрана.

Расшифровка обозначения

По общепринятой для серии 2РТТ расшифровке:

• 2РТТ — серия цилиндрических низкочастотных разъёмов;

• 32 — условный размер корпуса;

• КУН — кабельная вилка с угловым патрубком и гайкой;

• 12 — 12 контактов;

• Ш16 — штырь (вилка) с 16‑позиционным сочетанием;

• В — всеклиматическое исполнение.

Основные технические параметры

• Количество контактов: 12 шт., диаметры контактов обычно 1,5 мм и/или 2,5 мм; для 1,5 мм максимальный рабочий ток на контакт порядка 10–20 А, для 2,5 мм — до 25–35 А.

• Максимальное рабочее напряжение: до 700–850 В (амплитудное значение), в зависимости от источника и условий.

• Сопротивление изоляции в нормальных условиях: не менее 1 ГОм–5000 МОм.

• Сопротивление контакта: порядка 1–2,5 мОм в зависимости от диаметра.

Условия эксплуатации

• Рабочий диапазон температур окружающей среды: примерно от −60 °C до +100 °C, с возможностью кратковременных перегревов контактов до более высоких температур.

• Разъём обеспечивает выдержку вибрации и ударов (синусоидальная вибрация до нескольких тысяч герц, многократные удары с ускорением до десятков g, однократные механические удары до сотен g).

• Количество сочленений/расчленений — не менее 500, минимальная наработка — около 1000 часов, срок сохраняемости — порядка 15 лет.

Если нужна более точная специфика «длинной» версии именно с суффиксом «5» (например, варианты по типу изолятора или контактному сочетанию), можно уточнить, и я подберу расшифровку по ГЕ0.364.120 ТУ или аналогичным ТУ.
