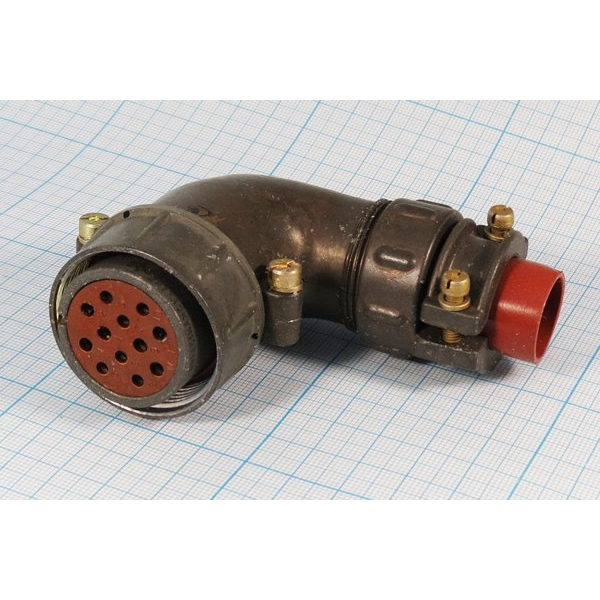

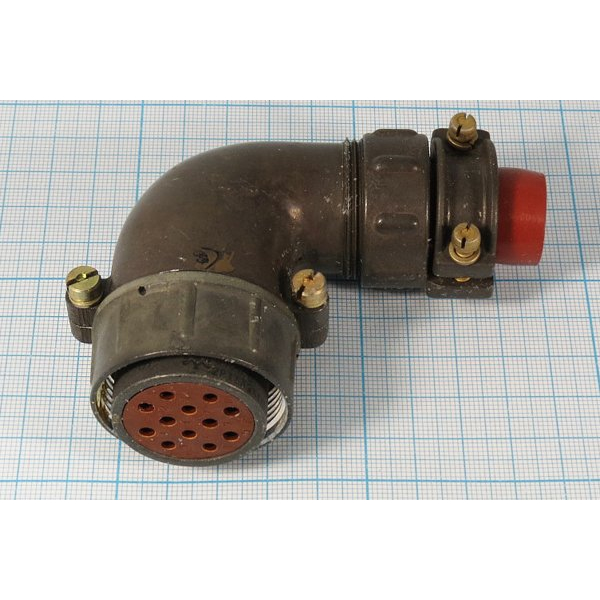

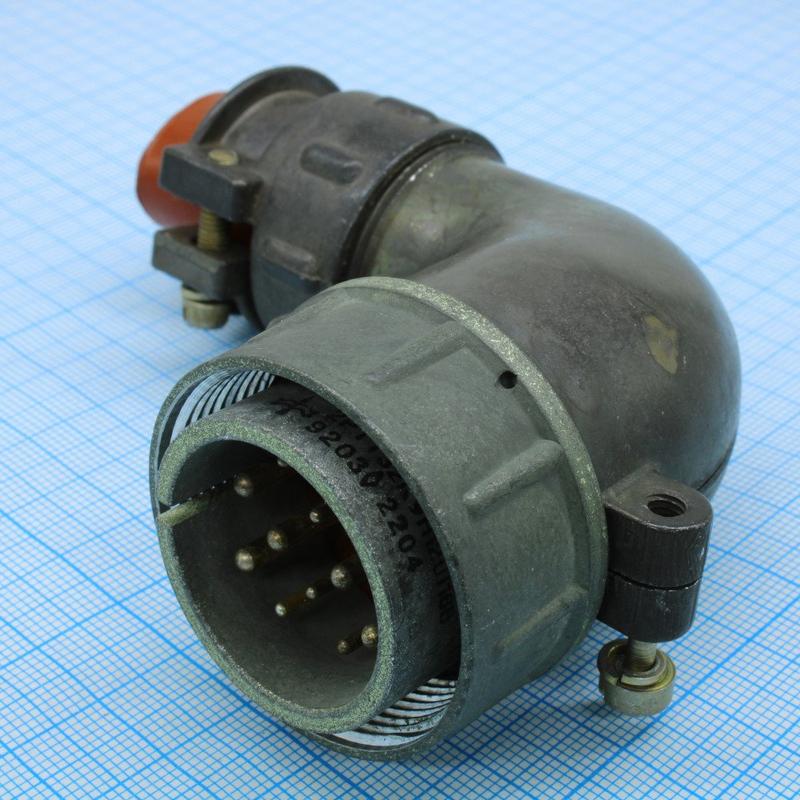

2РТТ32КУН12Ш16В представляет собой кабельную вилку — цилиндрический низкочастотный соединитель теплостойкого и пылебрызгозащищенного типа с резьбовой фиксацией. Это замена для устаревшей розетки ШР32У12НГ1, предназначенная для применения в радиотехнической и радиоэлектронной аппаратуре как универсальный разъем общего назначения. +3

Назначение

Соединитель используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Он подходит для ручного соединения цепей с токовой нагрузкой до 200 А на контакт, с внутренним объемным монтажом методом пайки. +3

Технические характеристики

Разъем имеет условный размер корпуса 32, 12 контактов (6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм), покрытие контактов — серебро. Максимальный рабочий ток на контакт — 10–25 А (до 20 А для Ø1,5 мм и 35 А для Ø2,5 мм), общая нагрузка — до 210 А; сопротивление изоляции — не менее 5000 МОм. +3

Условия эксплуатации

Всеклиматическое исполнение (обозначение "В") позволяет работать при температурах от -60 до +100 °C, повышенной влажности до 98% при +40 °C, пониженном давлении 1,3·10⁻⁴ Па, вибрации до 1500 м/с² и ударах до 10 000 м/с² (одиночные). Наработка — минимум 1000 часов, количество соединений-расчленений — 500, срок хранения — 15 лет.

Расшифровка обозначения

• 2РТТ — теплостойкий, пылебрызгозащищенный цилиндрический разъем нормальных габаритов.

• 32 — условный размер корпуса.

• КУН — кабельный вариант с узким патрубком и гайкой для неэкранированного кабеля.

• 12Ш — 12 контактов, вилка (Ш).

• 16 — сочетание контактов (6×Ø1,5 + 6×Ø2,5 мм).

• В — всеклиматическое исполнение.
