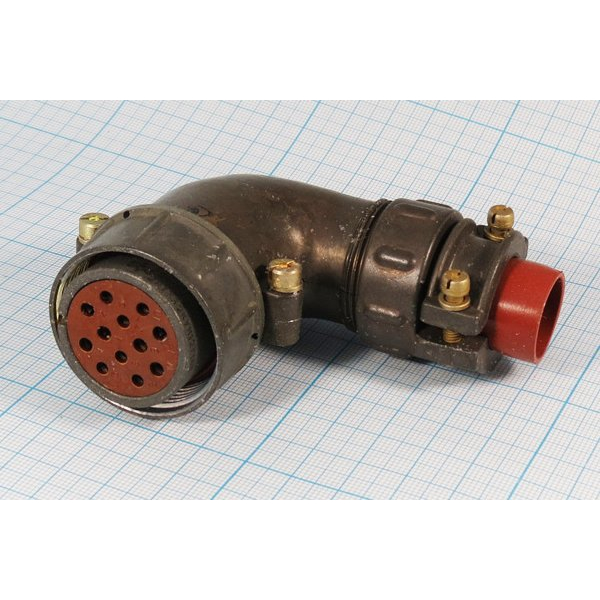

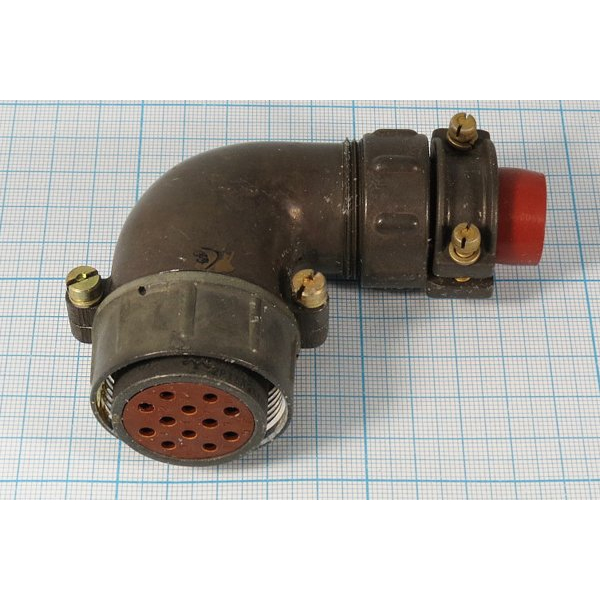

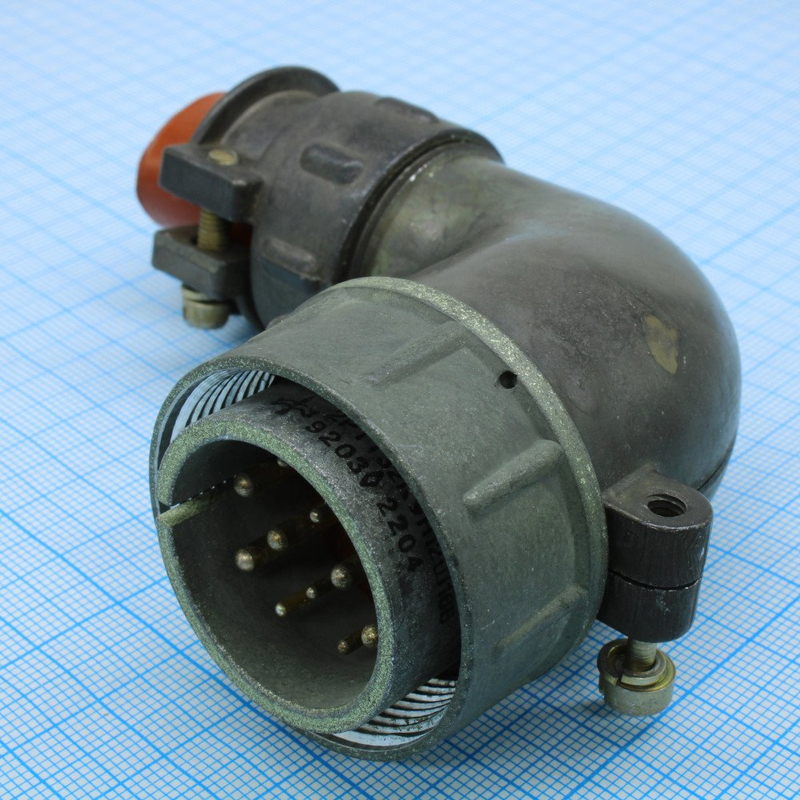

2РТТ32КУН12Ш16В представляет собой кабельную вилку — соединитель низкочастотного цилиндрического типа теплостойкого и пылебрызгозащищённого исполнения с резьбовым соединением. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В, часто используется в радиотехнической и радиоэлектронной аппаратуре.

Расшифровка обозначения

• 2РТТ : тип разъёма — теплостойкий, пылебрызгозащищённый, цилиндрический нормальных габаритов.

• 32 : условный размер корпуса.

• КУН : кабельная вилка с угловым патрубком и гайкой для неэкранированного кабеля.

• 12Ш : 12 контактов (Ш обозначает вилку).

• 16 : сочетание контактов — обычно шесть Ø1,5 мм и шесть Ø2,5 мм.

• В : всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на ток до 20 А на контакт Ø1,5 мм и до 35 А на Ø2,5 мм (общая нагрузка до 210 А), сопротивление изоляции не менее 5000 МОм. Работает при температурах от -60 до +100 °C, выдерживает вибрацию до 1500 м/с², влажность 98% при +40 °C, количество соединений-расчленений — 500, наработка минимум 1000 часов. Покрытие контактов — серебро, монтаж — пайкой, поляризация — одношпоночная. +3

Применение и замена

Эта вилка служит заменой устаревшим моделям вроде ШР32У12НГ1 и применяется в аппаратуре для надёжного соединения цепей с высокой токовой нагрузкой. Производится по ТУ ГЭ0.364.120, подходит для тропического и всеклиматического климата, включая пониженное давление до 1,3·10⁻⁴ Па.
