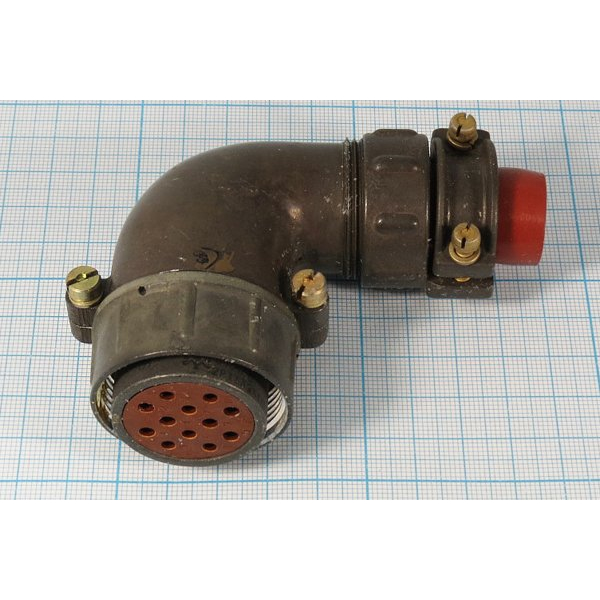

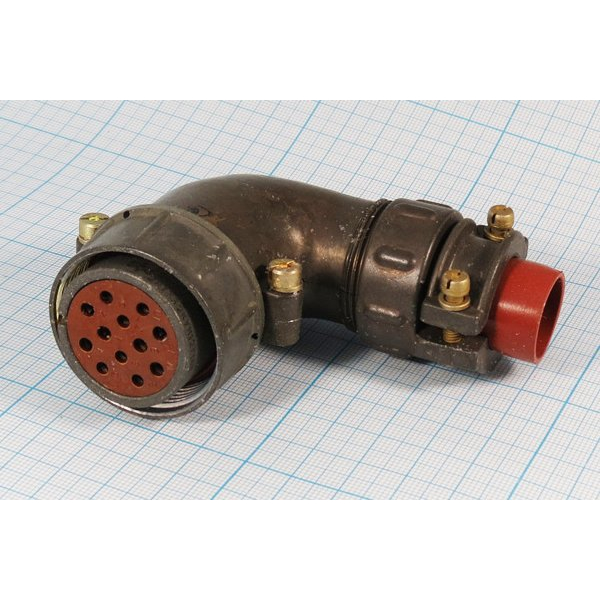

2РТТ32КУН12Г16В — это кабельная розетка низкочастотного цилиндрического электрического соединителя серии 2РТТ с условным размером корпуса 32.

Описание

Она предназначена для работы в электрических цепях постоянного и переменного токов (частотой до 3 МГц) при амплитудном напряжении до 700–850 В. Соединитель теплостойкий, тропико- и всеклиматического исполнения, негерметичный, с резьбовой фиксацией в соединенном положении.

Технические характеристики

• Максимальное рабочее напряжение: 700–850 В (амплитудное).

• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях.

• Рабочая температура: от -60 до +100 °С (с возможными скачками до +180 °С).

• Наработка: минимум 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.

• Устойчивость к вибрациям и ударам: синусоидальная вибрация до 10000 м/с², многократные удары до 1500 м/с².​

Расшифровка обозначения

2РТТ — тип соединителя; 32 — размер корпуса; К — кабельный корпус; У — угловой патрубок; Н — неэкранированный кабель; 12 — 12 контактов; Г — гайка для монтажа; 16 — диаметр патрубка 16 мм; В — всеклиматическое исполнение.​
