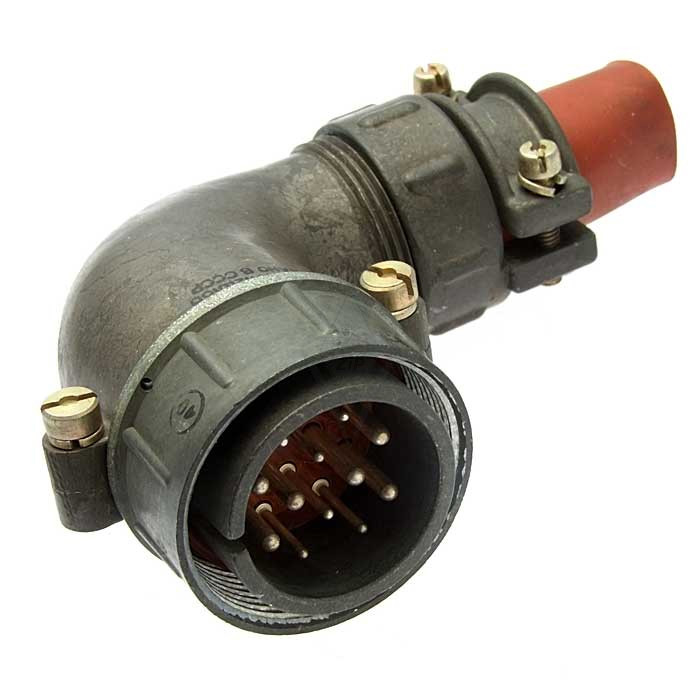

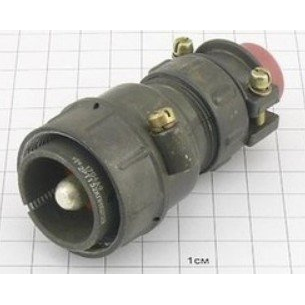

Разъём 2РТТ32КУН1Ш12В «5» — это цилиндрический электрический соединитель из серии 2РТТ, рассчитанный на высокие токовые нагрузки и работу в сложных климатических условиях.

Расшифровка условного обозначения:

• 2РТТ — тип разъёма: теплостойкий, пылебрызгозащищённый, цилиндрический, негерметичный, для внутреннего монтажа.

• 32 — габаритный размер корпуса (условный номер габарита).

• К — вид корпуса «кабельный» (кабельная вилка).

• У — патрубок угловой.

• Н — нормальные габариты и конструкция.

• 12 — сочетание контактов: в данном случае 1 контакт диаметром 9 мм.

• В — всеклиматическое исполнение (работает во широком диапазоне температур и влажности).

• «5» — вероятно, обозначение модификации или партии, используемое конкретным производителем/поставщиком.

Это низкочастотный круглый разъём ручного соединения, предназначен для подключения силовых цепей постоянного и переменного тока в стационарной и мобильной аппаратуре. Вилка крепится к кабелю, а для неё подбирается соответствующая розетка того же типоразмера 2РТТ32, чтобы обеспечить надёжный электрический контакт.

• Номинальный ток на один контакт — до 200 А, общий ток для такого одноконтактного исполнения также не превышает 200 А.

• Максимальное амплитудное напряжение цепи — до 850 В (что соответствует примерно 700 В действующего значения).

• Контакты обычно изготавливаются из серебра, что обеспечивает низкое переходное сопротивление (не более ~0,15 мОм) и хорошую стойкость к окислению.

• Разъём предназначен для работы в широком диапазоне вибраций и ударных нагрузок (типовые требования для серии 2РТТ — до десятков тысяч сочленений и длительной наработки в тяжёлых условиях).
