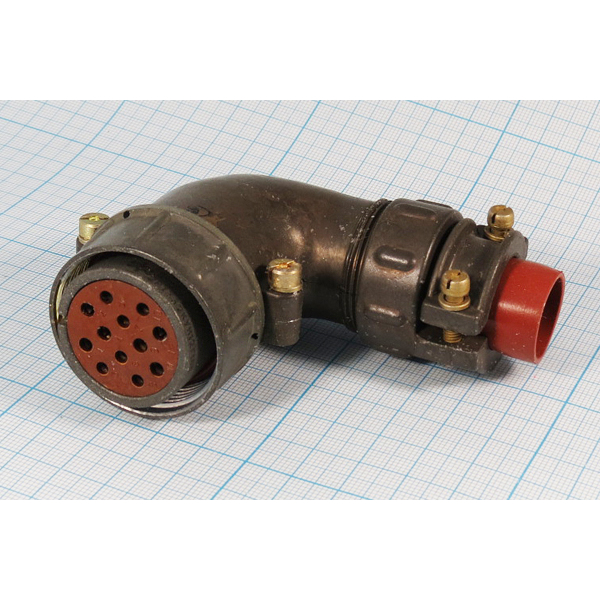

Разъем 2РТТ32КУН8Г14В представляет собой многоконтактный электрический соединитель, который используется для передачи электрической энергии и сигналов в различных отраслях, включая автомобильную промышленность, энергетику и телекоммуникации. Этот соединитель имеет цилиндрическую форму и предназначен для работы в электрических цепях как переменного, так и постоянного тока с частотой до 3 МГц.

Основные характеристики

• Тип соединителя : 2РТТ (теплостойкий, пылебрызгозащищенный).
• Условный размер корпуса : 32.
• Количество контактов : 8.
• Сочетание контактов : 14.
• Вид корпуса : кабельный (К).
• Вид патрубка : угловой (У).
• Рабочее напряжение : до 850 В (амплитудное значение).
• Рабочий ток на одиночный контакт : до 200 А.
• Температурный диапазон : от -60°C до +100°C.
• Способ монтажа : объемный, пайка.

Конструкция

Разъем состоит из двух частей:

1. розетка – часть, которая монтируется на кабель.
2. вилка – часть, которая монтируется на блок или стенку прибора.

Сочленение разъема осуществляется с помощью резьбового соединения, что обеспечивает надежность и устойчивость к механическим воздействиям. Контакты разъема покрыты серебром для улучшения проводимости и защиты от коррозии.

Применение

Соединители 2РТТ широко используются в различных областях электроники и радиотехники, включая радиоаппаратуру и системы управления. Они обеспечивают надежное соединение проводов и кабелей, что критически важно для стабильной работы электрических устройств.Этот разъем подходит для внутреннего монтажа и может использоваться в условиях различных климатических факторов благодаря своему всеклиматическому исполнению.
