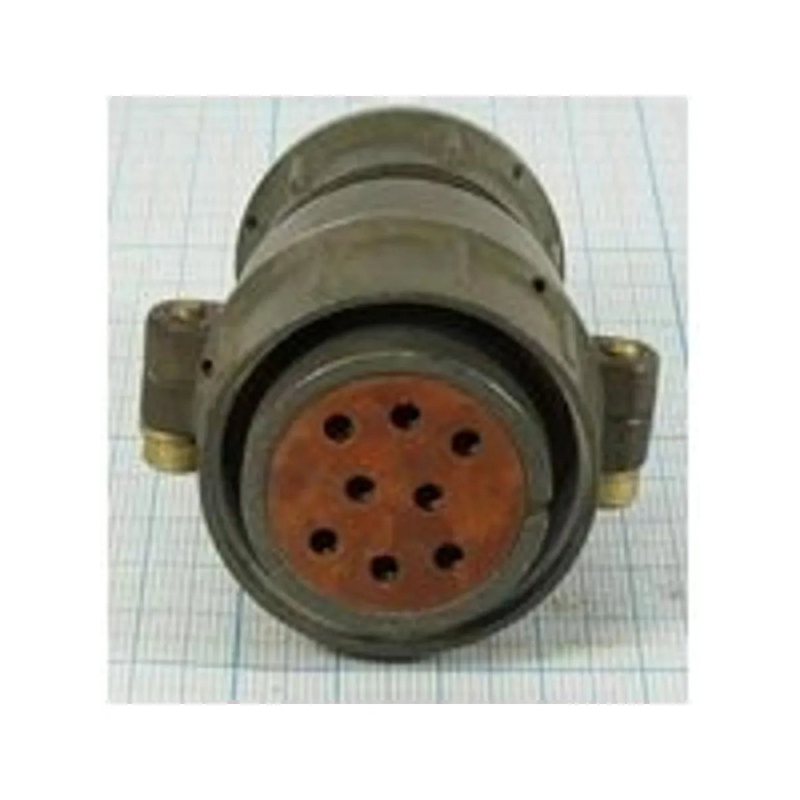

2РТТ32КУН8Г14В — это цилиндрический низкочастотный теплостойкий пылебрызгозащищенный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Назначение

Он применяется для внутреннего монтажа во всеклиматическом исполнении, совместим с соединителями серий ШР и 2РТ-А.​

Технические характеристики

Максимальное рабочее напряжение достигает 850 В (амплитудное значение до 700–850 В в зависимости от источника), токовая нагрузка на контакт — 35 А, суммарная на соединитель — до 175 А. Сопротивление контактов не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. +3

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с², механические удары до 10000 м/с², температуры от -60°C до +100°C и пониженное давление до 1,3·10^{-4} Па. Число сочленений-расчленений — 500, наработка — минимум 1000 часов, срок сохраняемости — 15 лет.

Маркировка и габариты

Обозначение расшифровывается как: 2РТТ (тип), 32 (размер корпуса), КУН (кабельный угловой патрубок для неэкранированного кабеля), 8 (количество контактов), Г14В (розетка, сочетание контактов, всеклиматическое исполнение). Габариты: 84×41,5×55 мм.
