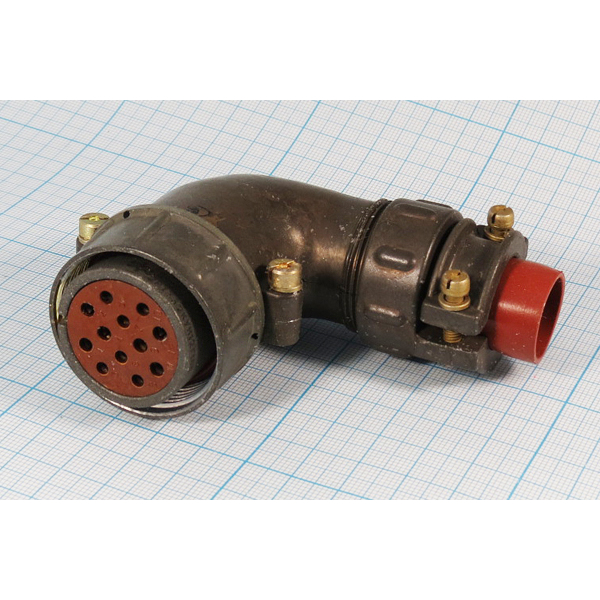

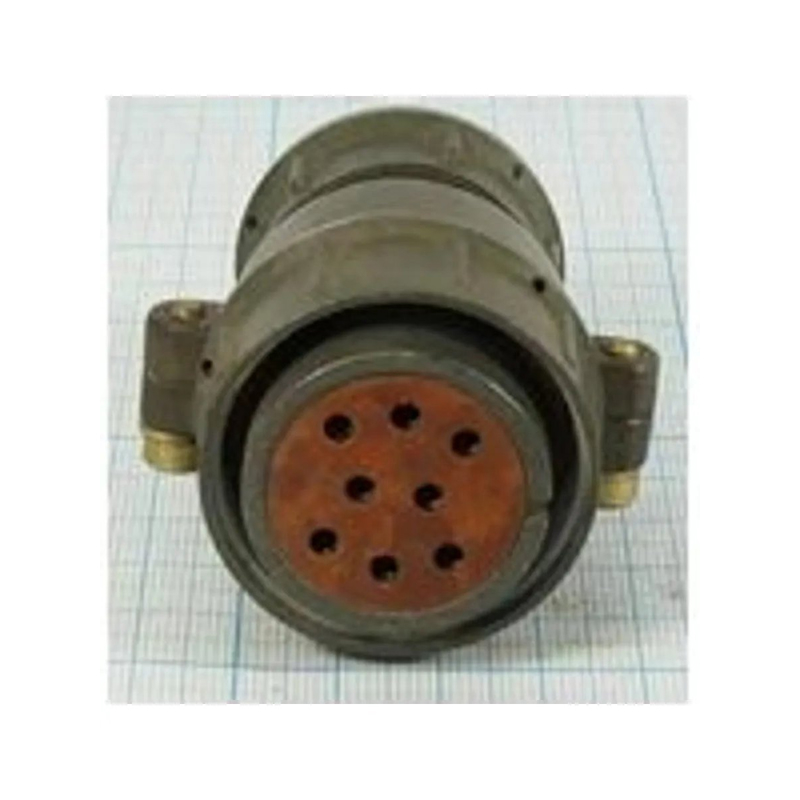

Соединители 2РТТ32КУН8Г14В представляют собой цилиндрические, пылебрызгозащищенные разъемы для ручного соединения, предназначенные для внутреннего объемного монтажа. Они состоят из двух частей: вилки и розетки, которые могут быть как кабельными, так и приборными. розетка 2РТТ32КУН8Г14В имеет угловой патрубок и гайку для монтажа неэкранированным кабелем.

Основные характеристики:

• Размер корпуса : 32.

• Количество контактов : 8 штук диаметром 2,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : до 35 А.

• Общая максимальная токовая нагрузка : до 175 А.

• Максимальное рабочее напряжение : до 850 В (амплитудное значение).

• Частота работы : до 3 МГц.

• Сопротивление контактов : не более 1 мОм.

• Сопротивление изоляции в нормальных климатических условиях : не менее 5000 МОм.

Применение:

Эти соединители используются в различных видах электроаппаратуры для соединения проводов и кабелей. Они подходят для работы с постоянным и переменным током при высоких вибрационных нагрузках.

Технические условия:

Изготовлены по техническим условиям ГЕ0.364.120 ТУ (АШДК.434410.060ТУ) во всеклиматическом исполнении.

Условное обозначение:

Расшифровка маркировки:

• 2РТТ — тип разъема (теплостойкий пылебрызгозащищенный цилиндрический).

• 32 — условный размер корпуса.

• К — вид корпуса (кабельный).

• У — вид патрубка (угловой).

• Н — вид гайки патрубка (для неэкранированного кабеля).

• 8 — количест
