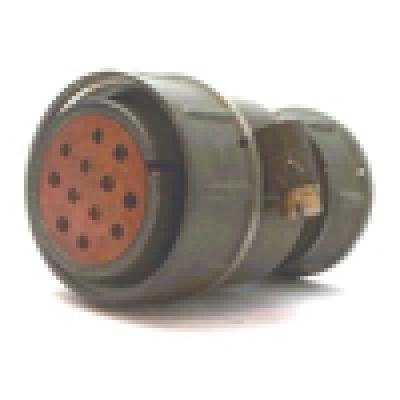

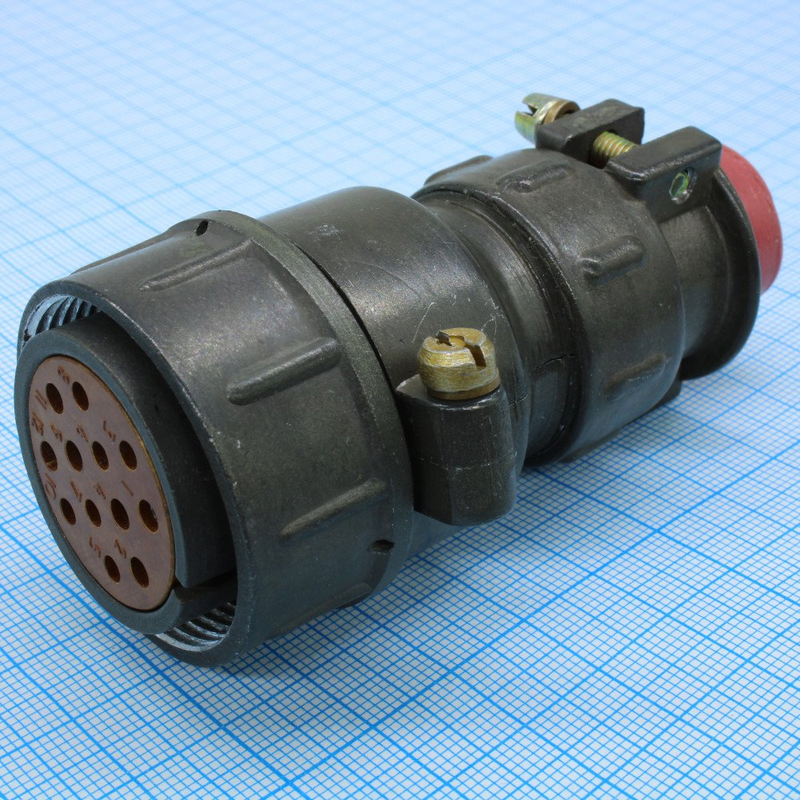

Разъем 2РТТ32КПЭ12Г16В представляет собой кабельную розетку с цилиндрической формой, предназначенную для соединения электрических цепей. Он относится к типу разъемов 2РТТ, которые характеризуются теплостойкостью и пылебрызгозащитой .

Структура и характеристики

Обозначение разъема:

• 2РТТ — тип соединителя.
• 32 — условный размер корпуса.
• К — кабельный вид корпуса.
• П — прямой патрубок.
• Э — для экранированного кабеля.
• 12 — количество контактов.
• Г — часть соединителя ( розетка ).
• 16 — обозначение сочетания контактов.
• В — всеклиматическое исполнение.

Основные технические характеристики:

• Количество контактов: 12 (6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм).
• Максимальная токовая нагрузка на одиночный контакт: до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм.
• Рабочее напряжение: амплитудное значение до 850 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от -60°C до +100°C.
• Климатическое исполнение: всеклиматическое, что позволяет использовать его в различных условиях окружающей среды.

Конструкция:

Разъем состоит из двух частей: вилки и розетки. Он может быть использован для внутреннего монтажа и подходит как для экранированных, так и для неэкранированных кабелей. Метод монтажа включает объемную пайку.

Применение:

Разъемы 2РТТ32КПЭ12Г16В находят применение в различных областях, включая электротехнику и электронику, где необходимы надежные и устойчивые к внешним воздействиям соединения.Эти разъемы обеспечивают высокую степень защиты от механических повреждений и воздействия окружающей среды, что делает их идеальными для использования в сложных условиях эксплуатации.
