Микросхема 155ЛД1 — это микроминиатюрное электронное устройство, в котором все элементы или их часть нераздельно связаны конструктивно и электрически соединены между собой. Она представляет собой два четырехвходовых логических расширителя ИЛИ. Характеристики и параметры:

• Функциональность Микросхема 155ЛД1 относится к логическим микросхемам, используемым в устройствах автоматики и приборах с цифровым отсчетом времени, а также в ЭВМ .
• Технические характеристики Напряжение питания составляет 5 V. Выходной ток: низкий уровень не более /-0,39/ mA, высокий уровень не более 0,3 mA. Входной ток: низкий уровень не более -1,6 mA, высокий уровень не более 0,04 mA .
• Корпус Тип корпуса 201.14-1 с 14 выводами, выполнен из пластмассы. Масса микросхемы не превышает 1 г .
• Производитель Торговая марка «АО Искра, Ульяновск» .
• Рабочая температура Интервал рабочих температур от -10 до +70 °C .
• Аналоги Серия микросхем 155 является представителем стандартной транзисторно-транзисторной логики (СТТЛ) .

Дополнительные сведения:

• Микросхемы серии К155 имеют широкую номенклатуру и производились на нескольких предприятиях в СССР .
• Преимущества серии К155: высокое быстродействие, обширная номенклатура и хорошая помехоустойчивость .
• Существуют различные варианты маркировки на корпусах микросхем серии 155, включая К155 (самая распространенная, приемка ОТК «1»), 155 (военная приемка «5») и КМ155 (керамический корпус) .

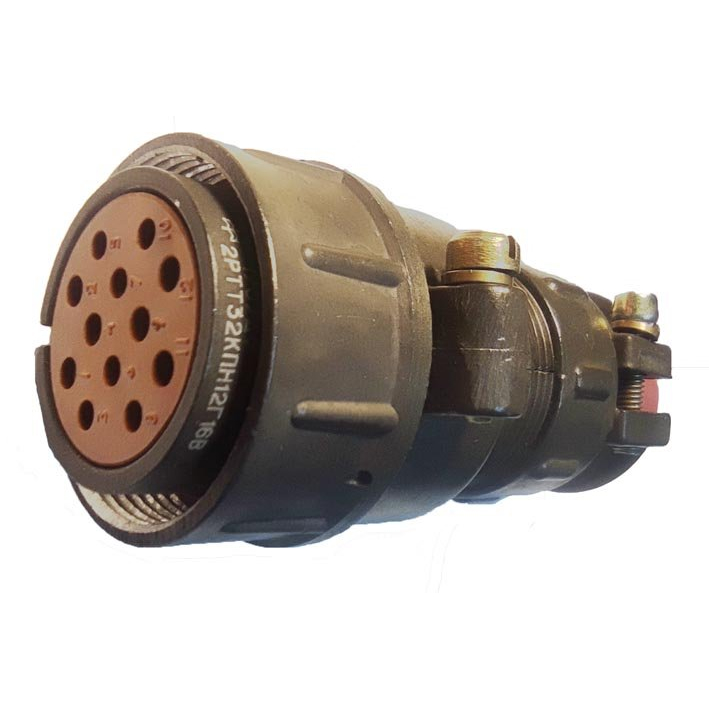

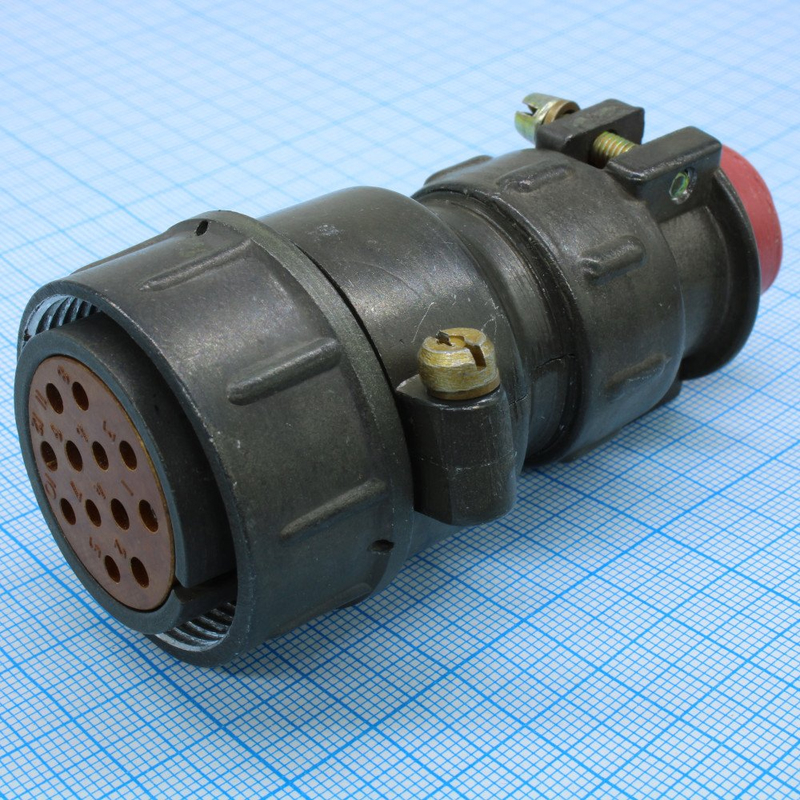

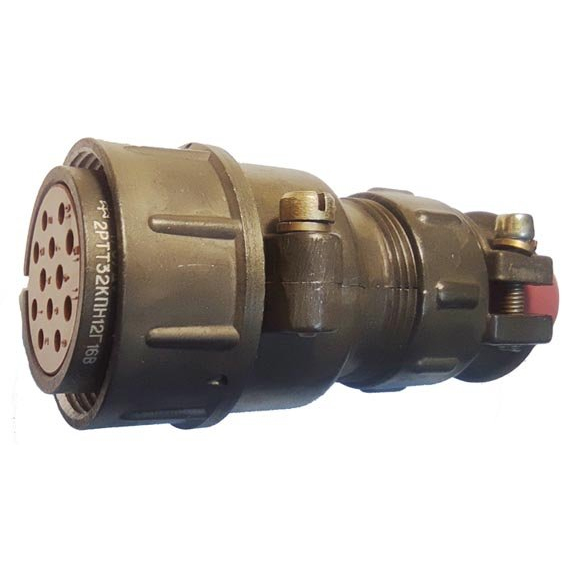

Разъем 2РТТ32КПН12Г16В представляет собой кабельный соединитель , который используется в различных электрических и радиоизмерительных устройствах. Этот разъем имеет цилиндрическую форму и предназначен для работы в условиях, требующих защиты от пыли и влаги.

Основные характеристики

• Тип соединителя : 2РТТ (разъем с резьбовым соединением).
• Размер корпуса : 32.
• Количество контактов : 12.
• Климатическое исполнение : всеклиматическое, что позволяет использовать его в различных климатических условиях.
• Рабочее напряжение : до 850 В (амплитудное значение).
• Частотный диапазон : до 3 МГц.
• Метод монтажа : пайка, с возможностью использования экранированного или неэкранированного кабеля.

Структура обозначения

Обозначение 2РТТ32КПН12Г16В расшифровывается следующим образом:

• 2РТТ - тип соединителя.
• 32 - условный размер корпуса.
• К - вид корпуса (кабельный).
• П - вид патрубка (прямой).
• Н - вид гайки патрубка (для неэкранированного кабеля).
• 12 - количество контактов.
• Г - часть соединителя ( розетка ).
• 16 - условное число сочетания контактов.
• В - всеклиматическое исполнение.

Технические параметры

• Рабочий ток на одиночный контакт : от 20 до 200 А, в зависимости от диаметра контакта.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Температурный диапазон эксплуатации : от -60 до +100 °C.
• Влажность : может выдерживать повышенную влажность до 98% при температуре +40 °C.

Разъем 2РТТ32КПН12Г16В широко применяется в электронике и радиотехнике благодаря своей надежности и универсальности.
