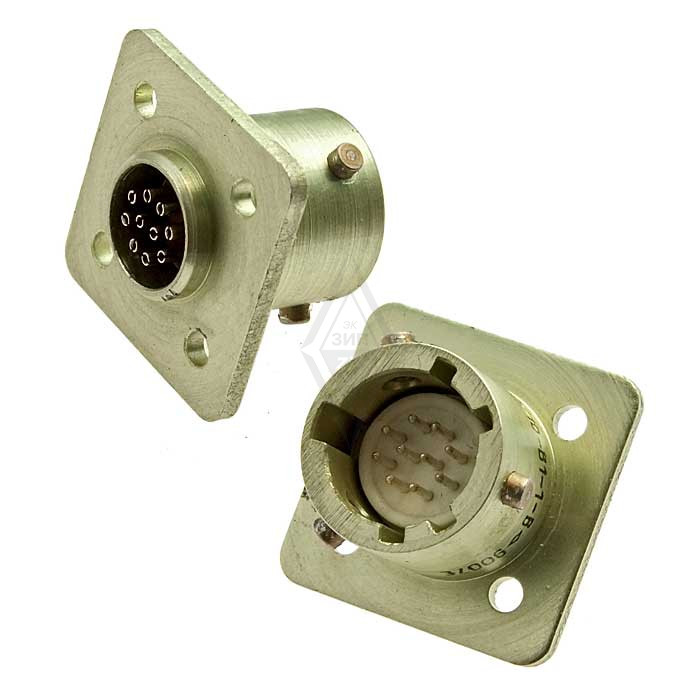

ОНЦ-БМ-2-10/10-В1-1-В — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре.​

Основные характеристики

Он рассчитан на 10 контактов в каждом ряду (всего 10+10), с максимальной токовой нагрузкой на контакт до 3 А и частотой до 3 МГц в цепях постоянного, переменного или импульсного тока. Сопротивление контактов не превышает 10 мОм, а сопротивление изоляции — не менее 1,3·10⁴ МОм в нормальных климатических условиях. Корпус имеет условный диаметр 10 мм, покрытие контактов — золото, конструкция включает приборную вилку без кожуха и кабельную розетку с прямым кожухом.

Конструкция и исполнение

Соединитель имеет многопозиционную поляризацию для предотвращения неправильного соединения и всеклиматическое исполнение, что позволяет использовать его в широком диапазоне условий. Байонетный механизм обеспечивает быстрое и надежное подключение.

Применение

Такие соединители применяются в электрических цепях аппаратуры, где требуется компактность и надежность, например, в измерительной технике, коммуникационном оборудовании и промышленной электронике.​
