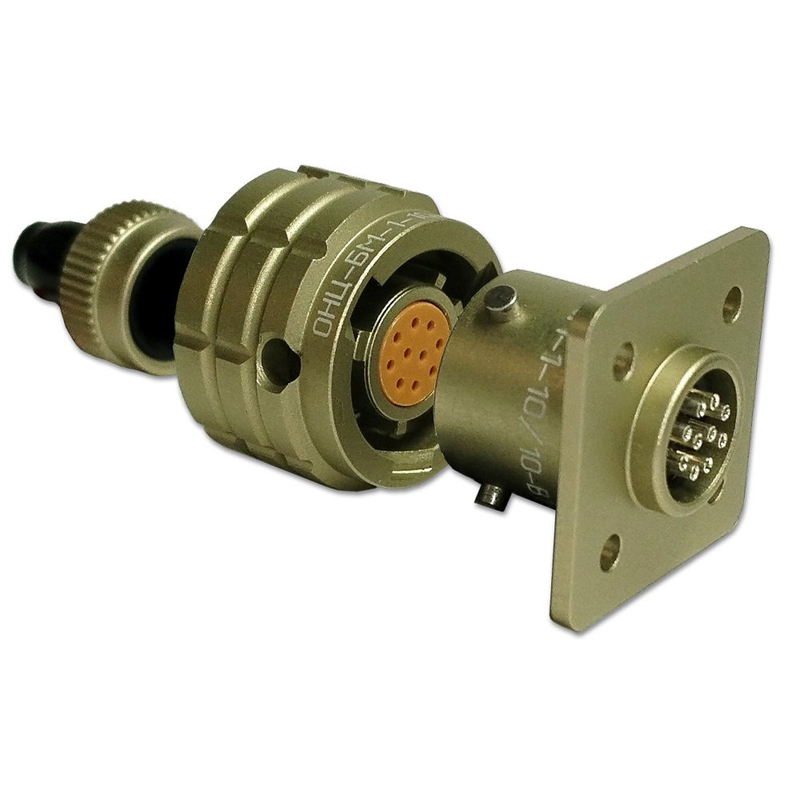

Соединители ОНЦ-БМ-2-102-27-В1-3-В представляют собой микроминиатюрные цилиндрические низкочастотные байонетные соединители, предназначенные для внутреннего монтажа в электрических цепях. Они могут работать с постоянным, переменным (частотой до 3 МГц) и импульсным токами, что делает их универсальными для использования в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Конструкция и характеристики

Состав соединителя :

• Приборная вилка : герметичная,.

• Кабельная розетка : негерметичная с прямым пластмассовым кожухом.

Технические параметры :

• Количество контактов : 102.

• Покрытие контактов : золото.

• Условный диаметр корпуса : 27 мм.

• Максимальная токовая нагрузка на одиночный контакт : 3 А.

• Максимальная токовая нагрузка на соединитель : до 18 А.

• Максимальное рабочее напряжение : 150 В.

• Сопротивление изоляции : не менее 1000 МОм.

Климатическое исполнение :
Соединители имеют всеклиматическое исполнение, что позволяет им функционировать в различных условиях окружающей среды.

Поляризация и монтаж

Соединители ОНЦ-БМ-2 обладают многошпоночной поляризацией корпуса и многопозиционной установкой изоляторов, что предотвращает несанкционированное сочленение. Сочленение осуществляется по байонетному принципу, что обеспечивает надежное соединение.

Гарантия и
