Соединитель ОНЦ-БМ-2-102/27-В1-2-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа. Он используется в электрических цепях постоянного и переменного тока (до 3 МГц), а также в импульсных токах, что делает его подходящим для применения в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, быстроразъёмный.
• Количество контактов : 102.
• Условный диаметр корпуса : 27 мм.
• Покрытие контактов : золото.
• Максимальная токовая нагрузка на соединитель : до 71 А.
• Максимальное рабочее напряжение : 150 В.
• Сопротивление контактов : не более 10 МОм.
• Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях.

Конструкция

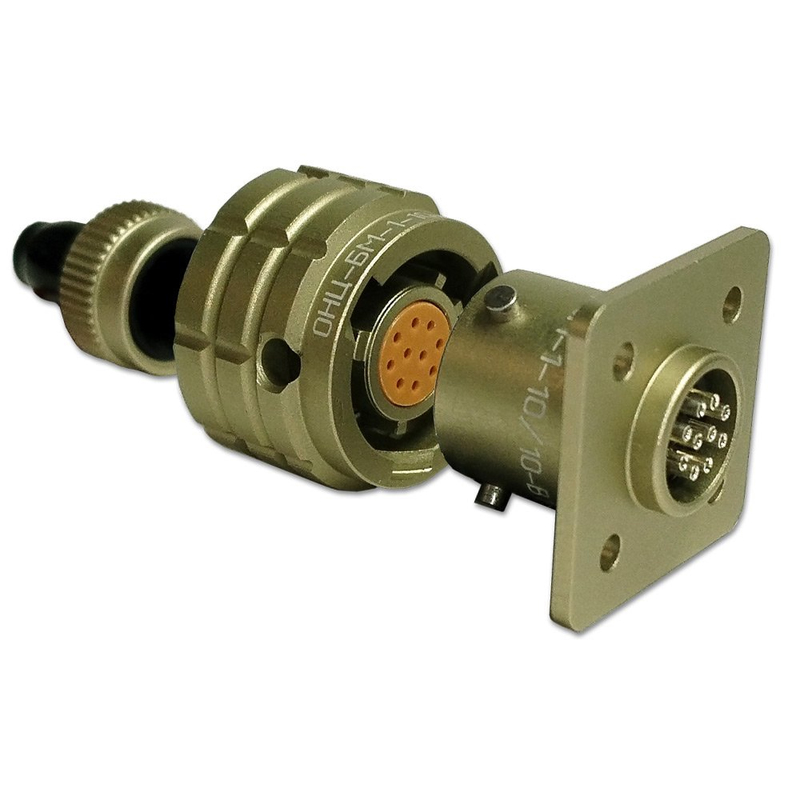

Соединитель состоит из двух частей:

• Герметичная приборная вилка .
• Негерметичная кабельная розетка (с прямым пластиковым кожухом).

Обеспечивается многошпоночная поляризация и многопозиционная установка изоляторов, что защищает от несанкционированного соединения. Сочленение разъема осуществляется с помощью байонетного механизма.

Гарантийные характеристики

Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления. Гарантийная наработка для всех режимов эксплуатации составляет 15,000 часов, а в облегчённом режиме — до 130,000 часов.

Применение

Соединители ОНЦ-БМ-2 широко применяются в различных электро-, радио- и контрольно-измерительных приборах, что делает их важным элементом в системах управления и передачи данных.
