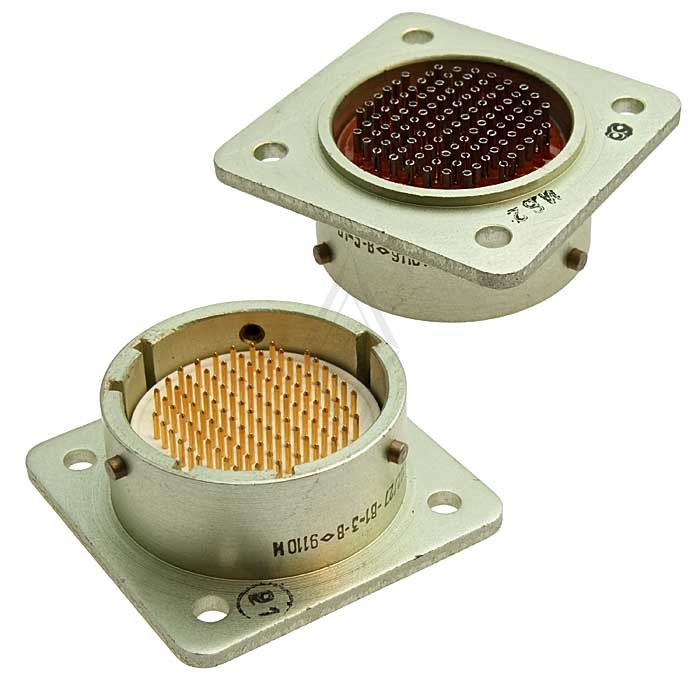

ОНЦ-БМ-2-102/27-Р12-1-В — это цилиндрический низкочастотный электрический соединитель, предназначенный для работы в цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов.

Основные характеристики

Соединитель имеет 102 контакта, условный диаметр корпуса 27 мм и покрытие контактов золотом (серия ОНЦ-БМ-2). Максимальная токовая нагрузка на контакт — 3 А, рабочее напряжение — до 150 В, сопротивление контактов — не более 10 мОм. Он выдерживает вибрацию до 5000 Гц (ускорение 200 м/с²), удары до 10000 м/с², температуру от -60 до +85 °C и влажность до 98% при +35 °C. +3

Конструкция и исполнение

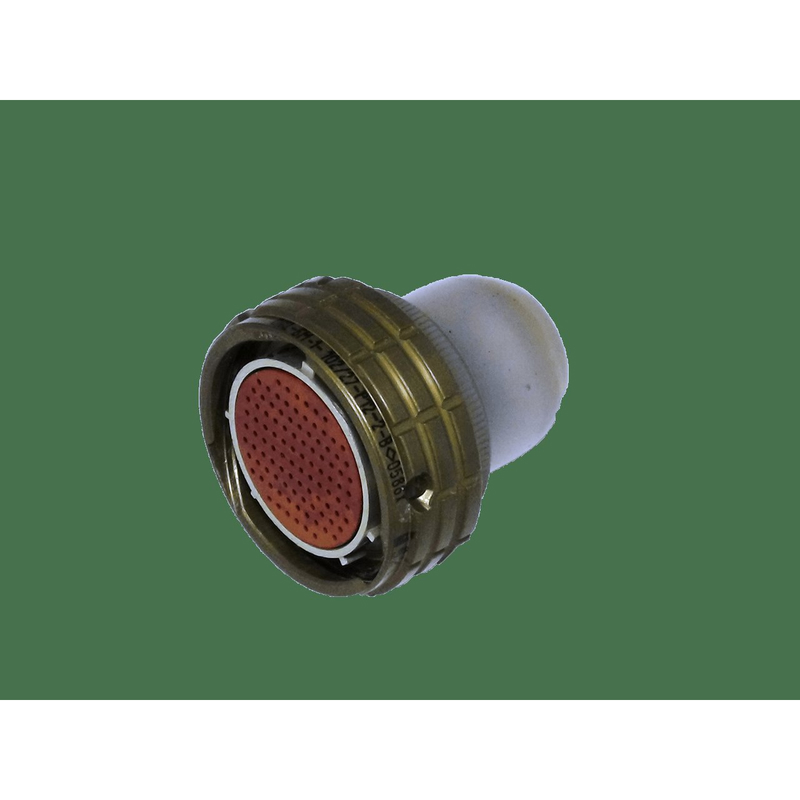

Это розетка кабельная (Р) с прямым кожухом (12), многопозиционной поляризацией (2) во всеклиматическом исполнении (В), для внутреннего монтажа. Сочленение байонетное, с многошпоночной поляризацией корпусов для предотвращения неправильного подключения. Минимальная наработка — 15000 часов, срок сохраняемости — 15 лет. +3

Применение

Соединители серии ОНЦ-БМ широко используются в электронике, радиоаппаратуре и контрольно-измерительных приборах.
