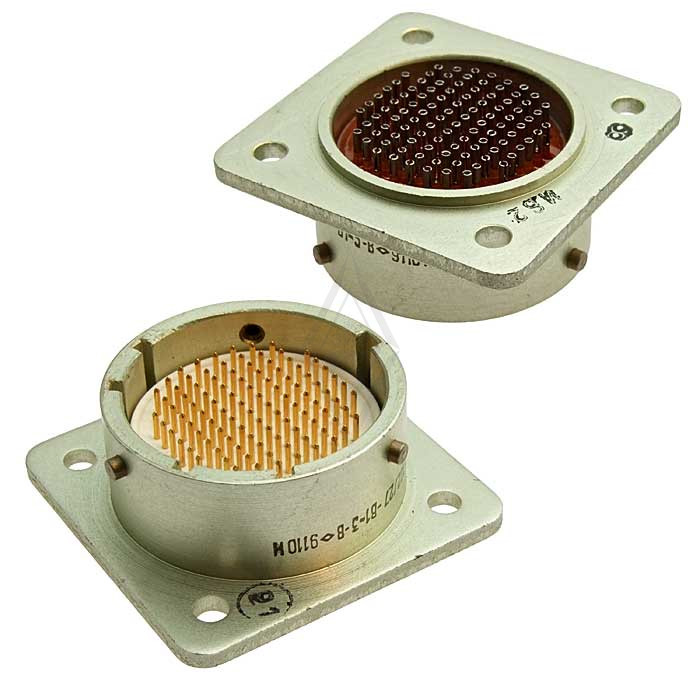

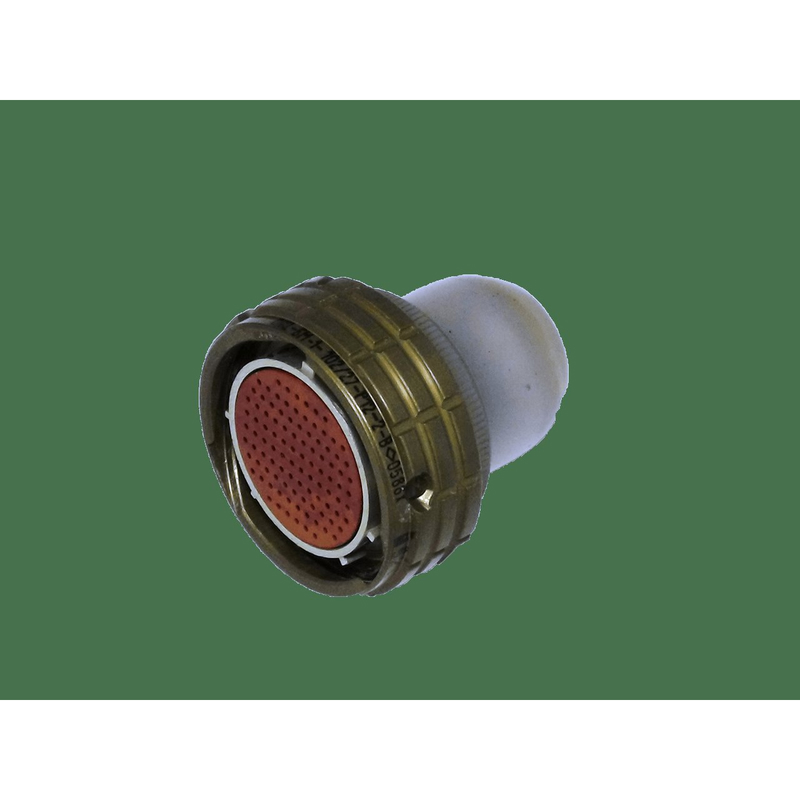

ОНЦ-БМ-2-102/27-Р12-1-В — это цилиндрический низкочастотный электрический разъём (соединитель), предназначенный для работы в цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов.

Расшифровка обозначения

Модель расшифровывается так: серия ОНЦ-БМ (БМ-2 означает покрытие контактов золотом), 102 — количество контактов, 27 — условный диаметр корпуса в мм, Р12 — розетка кабельная с прямым кожухом, 1 — конструктивное исполнение, В — всеклиматическое исполнение для внутреннего монтажа.

Технические характеристики

Соединитель выдерживает максимальный ток на контакт до 3 А, суммарный ток до 71 А в зависимости от конфигурации, рабочее напряжение до 150 В. +1
Рабочая температура — от -60 до +85 °C, сопротивление контактов не более 10 мОм, изоляции — не менее 1000 МОм.​
Устойчив к вибрациям (до 1500 м/с²), влажности 98% при +35 °C, наработка — минимум 15000 часов, срок службы — 15 лет.​

Применение

Используется в электро-, радио- и контрольно-измерительных приборах, с байонетным соединением для надёжного контакта.
