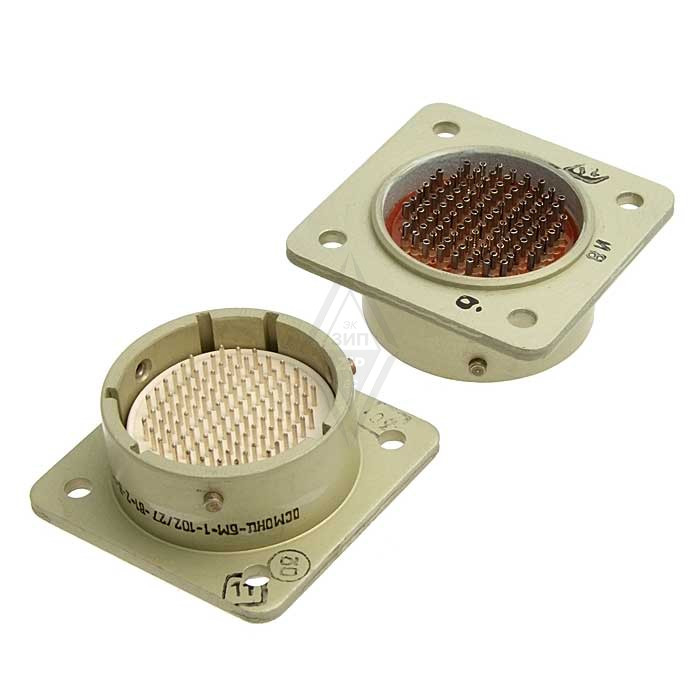

ОНЦ-БМ-1-102/27-Р12-1-В — это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока, а также в импульсных системах. Он может использоваться в диапазоне частот до 3 МГц. Данный соединитель относится к типу ОНЦ-БМ и имеет определенные конструктивные особенности.

Технические характеристики

Основные параметры:

• Количество контактов: 102
• Условный диаметр корпуса: 27 мм
• Тип контактов: розетка (обозначение Р)
• Конструктивное исполнение: Кабельная розетка с прямым кожухом (обозначение 12)
• Климатическое исполнение: Всеклиматическое (обозначение В)

Электрические характеристики:

• Максимальная токовая нагрузка на одиночный контакт: 3 А
• Суммарная токовая нагрузка на соединитель: от 18 А до 71 А
• Максимальное рабочее напряжение: 250 В
• Рабочая токовая нагрузка на каждый контакт: от 0,7 А до 1,8 А
• Сопротивление контактов: не более 5 мОм
• Сопротивление изоляции: не менее 5000 МОм

Физические характеристики:

• Скорость утечки воздуха для герметичных вилок при перепаде давления: не более 0,01 л/ч
• Количество сочленений-расчленений: до 250 раз
• Минимальная наработка соединителей: 15,000 часов
• Срок сохраняемости: 15 лет

Конструкция и монтаж

Соединитель ОНЦ-БМ-1-102/27-Р12-1-В состоит из герметичной приборной вилки и негерметичной кабельной розетки. Он имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, что защищает от несанкционированного соединения. Монтаж осуществляется объемным методом с использованием пайки.Этот соединитель широко применяется в различных областях, включая военную технику и другие ответственные сферы, где требуется надежное электрическое соединение.
