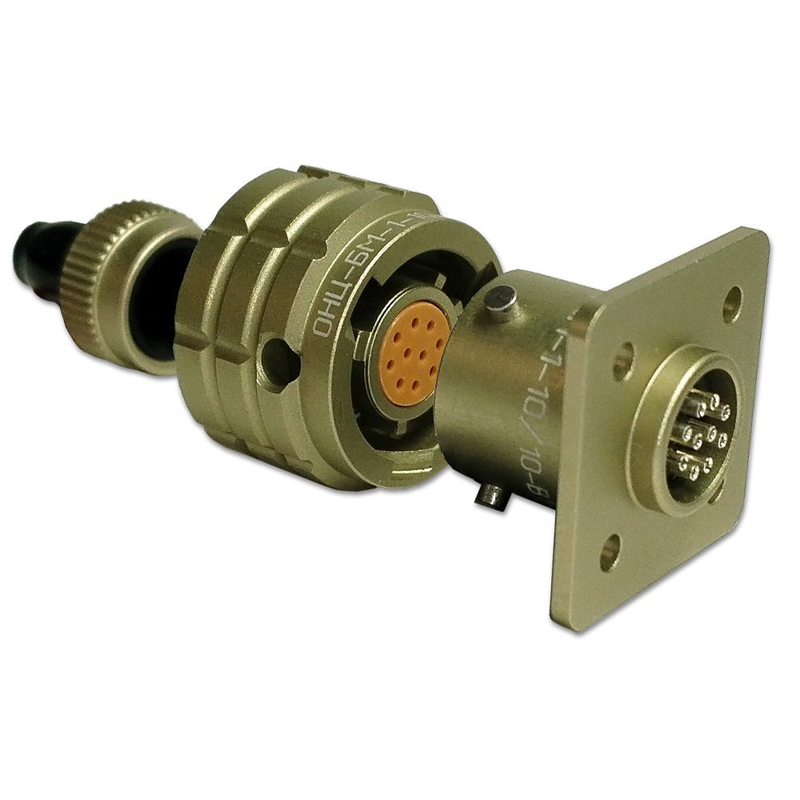

ОНЦ-БМ-2-102/27-В1-2В — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель в виде герметичной приборной вилки (AU обозначает позолоченные контакты).​

Назначение

Он предназначен для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов внутри узлов и блоков радиоэлектронной аппаратуры общего и специального назначения.​

Конструкция

Соединитель состоит из герметичной вилки без кожуха и комплектуется негерметичной кабельной розеткой с прямым пластмассовым кожухом. Вид сочленения — байонетный с многопозиционной поляризацией (2 позиции) и многошпоночной системой для надежного позиционирования.​

Технические характеристики

• Количество контактов: 102.

• Условный размер корпуса: 27 мм.

• Максимальный ток на контакт: 3 А (суммарно до 71 А на соединитель).

• Рабочие напряжение: до 150 В.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: не менее 1000 МОм.

• Рабочая температура: от -60 до +85 °C, всеклиматическое исполнение.

Надежность

Выдерживает вибрацию (1–5000 Гц, до 200 м/с²), удары (до 10000 м/с²), влажность до 98% при +35 °C. Минимальная наработка — 15000 часов, сочленений-расчленений — 250, срок сохраняемости — 15 лет. Монтаж — объемный, пайкой.​
