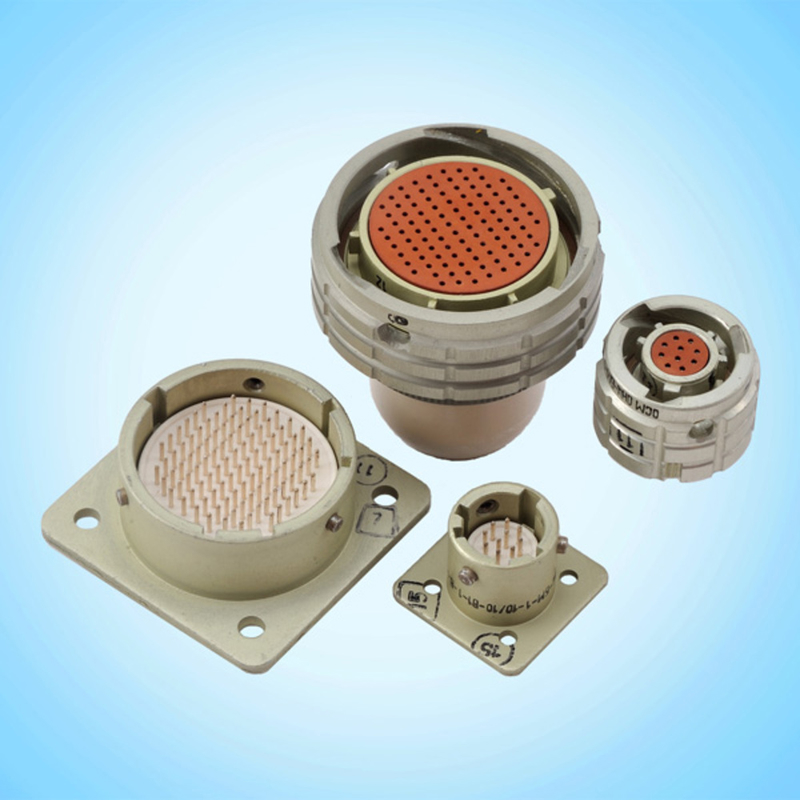

ОНЦ-БМ-1-102/27-В1-3-В – это низкочастотный цилиндрический соединитель, используемый в цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Расшифровка условного обозначения :

• ОНЦ-БМ – тип соединителя (низкочастотный цилиндрический).

• 1 – покрытие контактов серебром.

• 102 – количество контактов.

• 27 – условный диаметр корпуса.

• В – вилка.

• 1 – приборная вилка.

• 3 – многопозиционная поляризация корпусов.

• В – всеклиматическое исполнение.

Соединители ОНЦ-БМ-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения. Сочленение соединителей – байонетное.

Технические характеристики :

• Максимальное рабочее напряжение: 150 B или 250 B (амплитудное значение).

• Максимальная токовая нагрузка на одиночный контакт: 3 А.

• Суммарная токовая нагрузка на соединитель: от 18 А до 71 А.

• Сопротивление контактов: не более 5 мОм или 10 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Количество сочленений-расчленений: 250.

• Минимальная наработка соединителей: 15 000 ч.

• Срок сохраняемости: 15 лет.

• Диапазон частот вибрации: 1-5000 Гц.

• Ускорение при механическом ударе одиночного действия: 10000 м/с2.

• Ускорение при механическом ударе многократного действия: 1500 м/с2.

• Повышенная рабочая температура среды: 105 °С.

• Пониженная рабочая температура среды: минус 60 °С.

Соединители предназначены для внутреннего монтажа. Поставляются по техническим условиям бР0.364.031ТУ (ВП) и АШДК.434410.089ТУ (ОТК).
