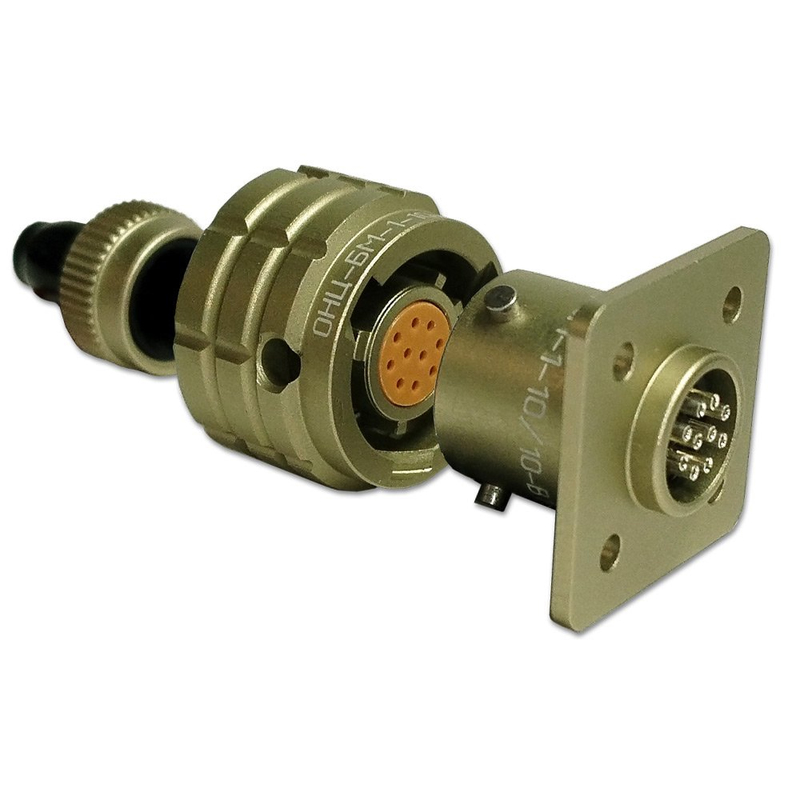

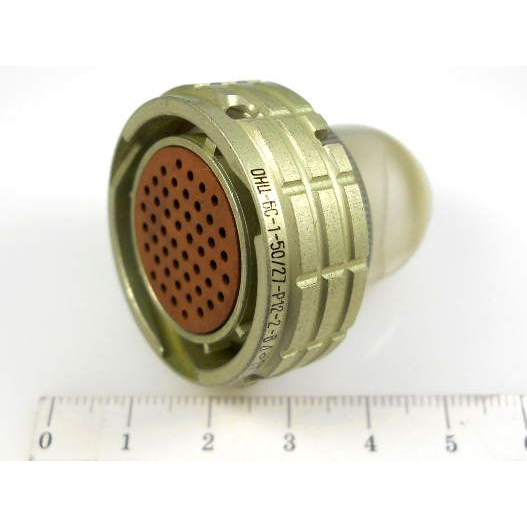

ОНЦ-БМ-2-102/27-В1-1-В — это цилиндрический низкочастотный электрический соединитель всеклиматического исполнения.

Назначение

Он предназначен для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока. Используется во внутренних монтажах, часто в герметичных приборах с патрубком или без него для неэкранированного кабеля.

Конструкция

Соединитель имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов для защиты от несанкционированного соединения (для 10- и 19-контактных — однопозиционная). Это приборная вилка без кожуха (индекс "1").

Расшифровка обозначения

• ОНЦ-БМ : тип — низкочастотный цилиндрический.

• 2 : покрытие контактов золотом.

• 102/27 : 102 контакта, условный диаметр корпуса 27 мм.

• В1 : вилка приборная без кожуха.

• 1-В : 1-я позиция поляризации, всеклиматическое исполнение "В".

Технические характеристики

Максимальная токовая нагрузка на соединитель — от 18 до 71 А, на одиночный контакт — до 3 А; рабочее напряжение — до 250 В (амплитуда). Сопротивление контактов — не более 5 мОм, изоляции — не менее 1000–5000 МОм, ёмкость между контактами — до 5 пФ.

Рабочая температура: от -60 до +85 °C, влажность до 98% при +35 °C, давление до 1,3·10⁻⁴ Па. Ударостойкость — 1500 м/с² (150 g), наработка — минимум 15 000 часов, сочленения-расчленения — 250 циклов, срок хранения — 15 лет. Соответствует ТУ бР0.364.031ТУ или АШДК.434410.089ТУ.
