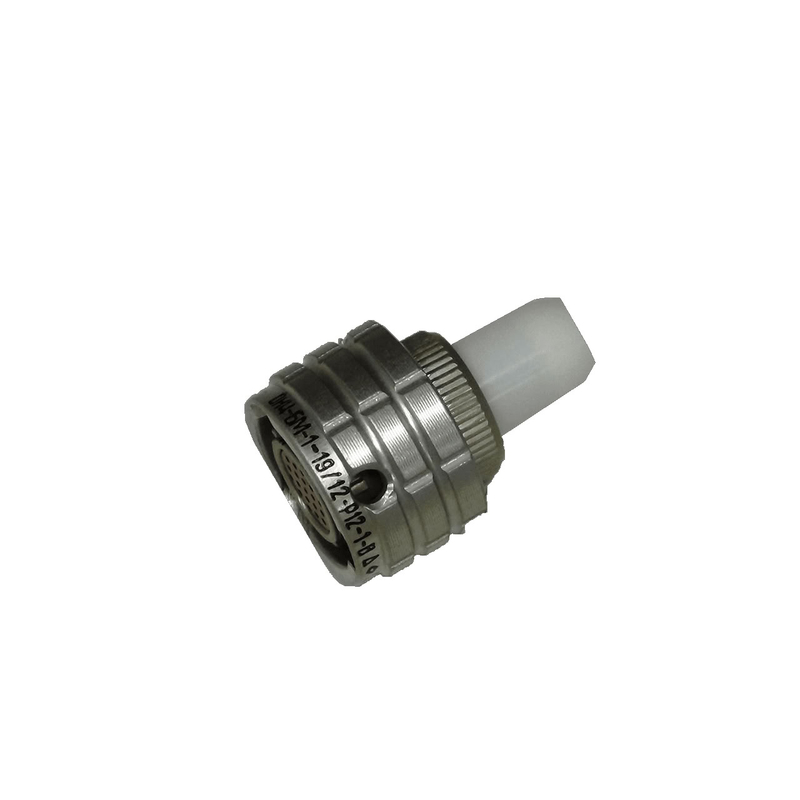

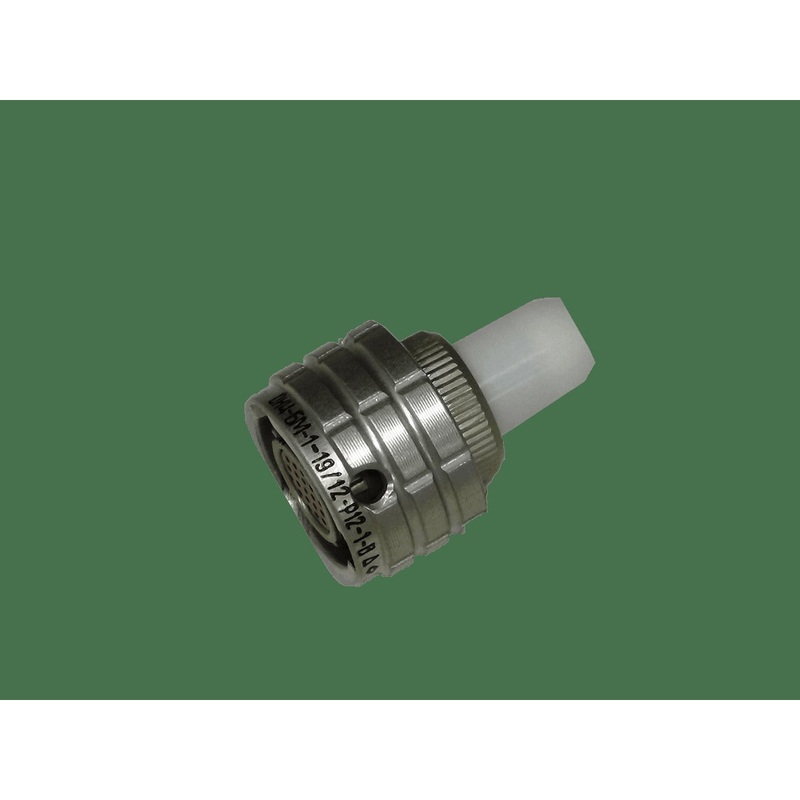

Соединитель ОНЦ-БМ-1-19/12-Р12-1-В является частью серии цилиндрических низкочастотных соединителей ОНЦ-БМ-1, предназначенных для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Количество контактов : 19.

• Условный диаметр корпуса : 12 мм.

• Вид соединителя : Кабельная розетка с прямым кожухом (Р12).

• Поляризация корпусов : Однопозиционная для 10 и 19 контактных соединителей, но в данном случае указана многопозиционная поляризация, что может быть связано с общими характеристиками серии.

• Материал контактов : Серебро.

• Тип монтажа : Внутренний.

• Вид сочленения : Байонетный.

• Рабочее напряжение : 150 В (амплитудное значение) или 250 В в некоторых источниках, что может быть связано с общими характеристиками серии ОНЦ-БМ.

• Токовая нагрузка на одиночный контакт : До 3 А.

• Суммарная токовая нагрузка на соединитель : До 31 А.

• Сопротивление контактов : Не более 10 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Климатическое исполнение : Всеклиматическое.

• Срок службы : Минимальная наработка 15 000 часов.

• Срок сохраняемости : 15 лет.

Этот соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки, что позволяет использовать его в различных условиях эксплуатации.
