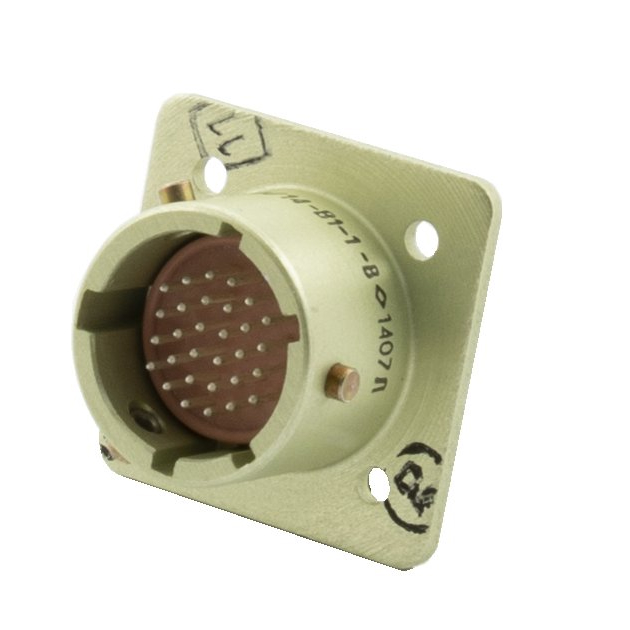

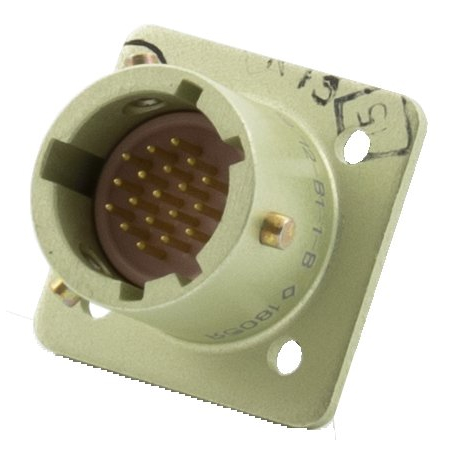

Соединитель ОНЦ-БМ-2-19/12-В1-1-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа. Он используется в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Основные характеристики:

• Тип соединителя : Микроминиатюрный цилиндрический, низкочастотный, быстрорасчленяемый.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 12.

• Состав соединителя : вилка — герметичная, розетка — негерметичная.

• Вид корпуса : Блочный (приборный) и кабельный.

• Исполнение монтажной части : Приборная вилка, кабельная розетка с прямым кожухом.

• Вид сочленения : Байонетный.

• Поляризация корпуса : Многошпоночная поляризация и многопозиционная установка изолятора.

• Покрытие контактов : Золото.

• Способ монтажа : Объемный, пайкой.

• Количество контактов : 19.

• Максимальный ток на одиночный контакт : 3 А.

• Максимальный ток на соединитель : 18...71 А.

• Максимальное рабочее напряжение : 150 В.

• Сопротивление изоляции : Не менее 1000 МОм.

• Емкость между контактами : Не более 5 пФ.

• Рабочая температура : От -60 до +85 °С.

Применение и гарантии:

• Соединители используются в радиоэлектронной аппаратуре.

• Гарантийный срок
