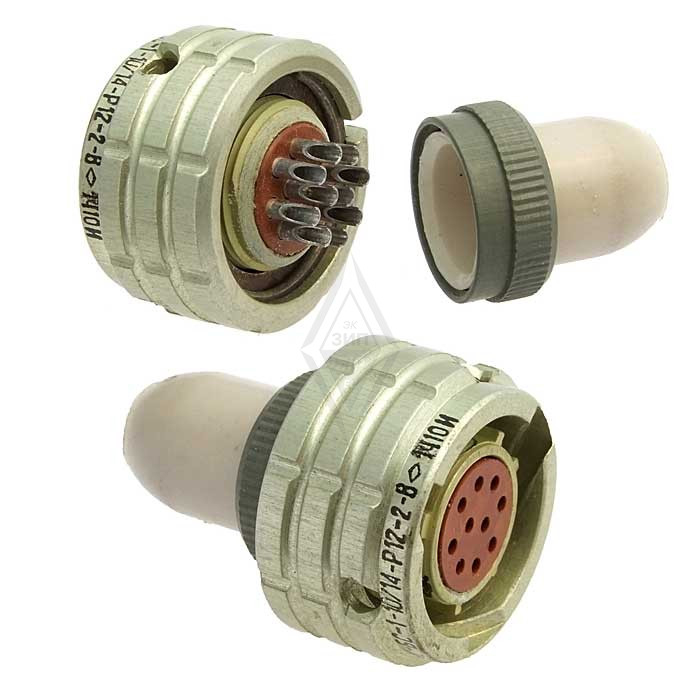

Соединители ОНЦ-БМ-1-30-14-Р12-2-В представляют собой микроминиатюрные цилиндрические низкочастотные разъемы, предназначенные для использования в электрических цепях постоянного и переменного тока (частотой до 3 МГц), а также в импульсных токах. Эти соединители применяются в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : ОНЦ-БМ-1, низкочастотный цилиндрический.

• Количество контактов : 30.

• Условный диаметр корпуса : 14 мм.

• Конструктивное исполнение :

  • вилка (герметичная).

  • розетка (негерметичная) с прямым кожухом.

• Поляризация : Многопозиционная поляризация корпусов.

• Климатическое исполнение : Всеклиматическое.

Технические параметры

• Максимальная токовая нагрузка :

  • На одиночный контакт: до 3 А.

  • Суммарная на соединитель: от 18 А до 71 А.

• Максимальное рабочее напряжение : 250 В.

• Сопротивление контактов : не более 5 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Скорость утечки воздуха для герметичных вилок : не более 0,01 л/ч при перепаде давления 9,806?10^4 Па.

Особенности конструкции

Соединители ОНЦ-БМ-1 имеют байонетное сочленение и способ монтажа, который включает объемный монтаж и пайку. Они обеспечивают надежную защиту от несанкционированного соединения благодаря многошпоночной поляризации и многопози
