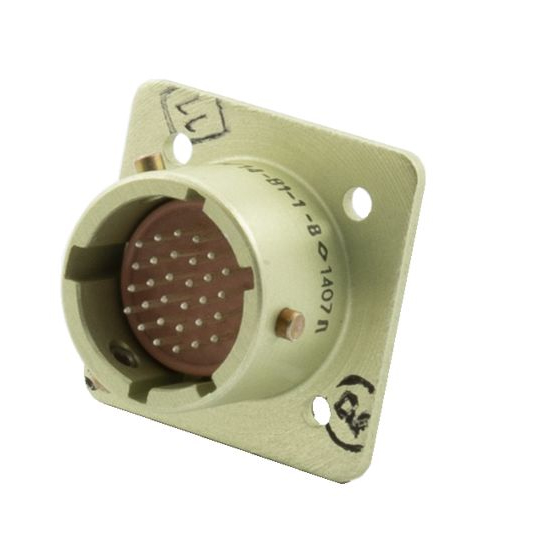

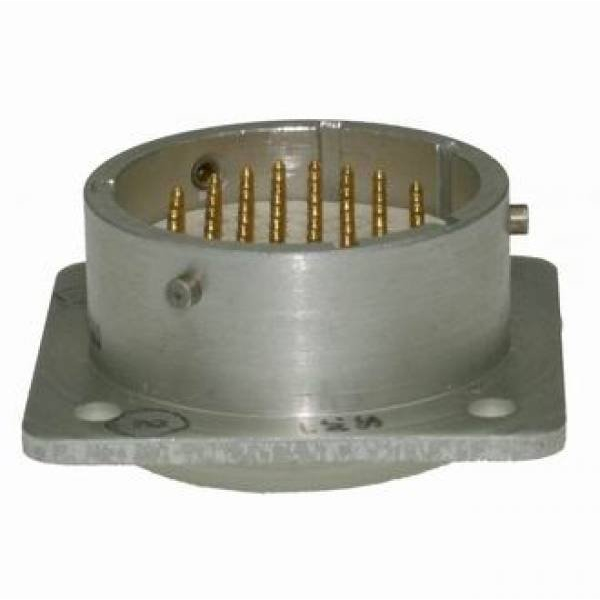

Соединитель ОНЦ-БМ-2-30-14-В1-2-В представляет собой низкочастотный цилиндрический разъем, который используется в различных электрических и электронных устройствах. Он обладает несколькими ключевыми характеристиками и особенностями.

Технические характеристики

• Количество контактов : 30
• Условный диаметр корпуса : 14 мм
• Тип контактов : вилка (обозначение "В")
• Конструктивное исполнение : вилка (обозначение "1") и кабельная розетка с прямым кожухом (обозначение "2")
• Поляризация корпусов : Многопозиционная (обозначение "В")

Электрические параметры

• Максимальная токовая нагрузка :
  • На одиночный контакт: 3 А
  • Суммарная на соединитель: от 18 А до 71 А
• Максимальное рабочее напряжение : 250 В (амплитудное значение)
• Сопротивление контактов : не более 5 мОм
• Сопротивление изоляции : не менее 5000 МОм

Эксплуатационные условия

• Температурные диапазоны :
  • Рабочая температура: от -60 °C до +105 °C
• Скорость утечки воздуха для герметичных вилок : не более 0,01 л/ч при перепаде давления 9,806·10^4 Па
• Количество сочленений-расчленений : до 250 раз
• Минимальная наработка соединителей : 15,000 часов
• Срок сохраняемости : 15 лет

Конструкция и монтаж

Соединитель имеет байонетное сочленение, что обеспечивает надежное соединение. Монтаж может осуществляться объемным методом или пайкой. ОНЦ-БМ-2 также имеет всеклиматическое исполнение, что делает его подходящим для использования в различных климатических условиях.Эти характеристики делают ОНЦ-БМ-2-30-14-В1-2-В универсальным решением для применения в областях, требующих надежных и долговечных электрических соединений.
