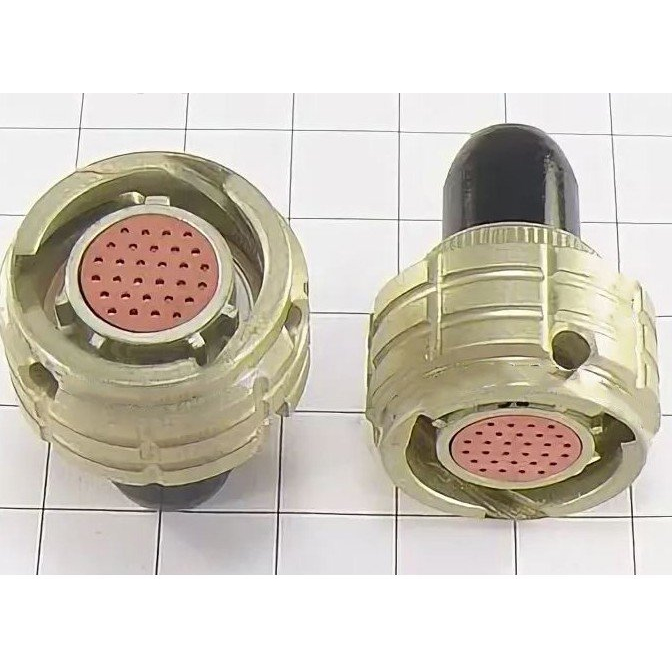

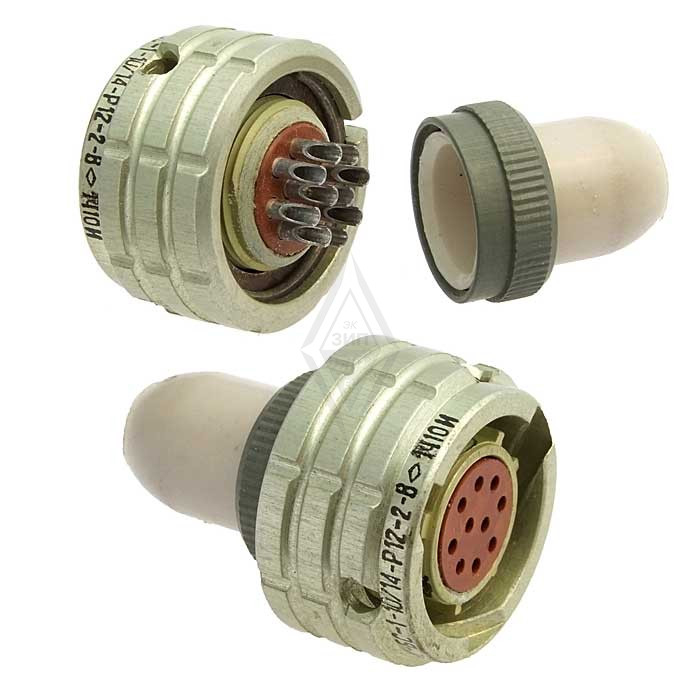

Соединитель ОНЦ-БМ-2-30/14-Р12-1-В представляет собой цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он широко используется в различных электро-, радио- и контрольно-измерительных приборах.

Технические характеристики

• Тип соединителя : ОНЦ-БМ-2 — низкочастотный цилиндрический.

• Покрытие контактов : Золото.

• Количество контактов : 30.

• Условный диаметр корпуса : 14.

• Часть соединителя : В — вилка, Р — розетка. В данном случае это вилка (В) и розетка (Р) с обозначением Р12, что указывает на кабельную розетку с прямым кожухом.

• Конструктивное исполнение : 1 — приборная вилка, 12 — кабельная розетка с прямым кожухом.

• Многопозиционная поляризация : 1.

• Всеклиматическое исполнение : В.

Применение и особенности

• Сочленение : Байонетное.

• Способ монтажа : Объемный или пайкой.

• Тип монтажа : Внутренний.

• Максимальная токовая нагрузка на одиночный контакт : 3 А.

• Максимальное рабочее напряжение : 250 В (амплитудное значение).

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 250.

• Минимальная наработка : 15 000 часов.

• Срок сохраняемости : 15 лет.

Соединители ОНЦ-БМ-2 состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию и многопозиционную установку изоляторов, что защищает от несанкционированного сочленения.
