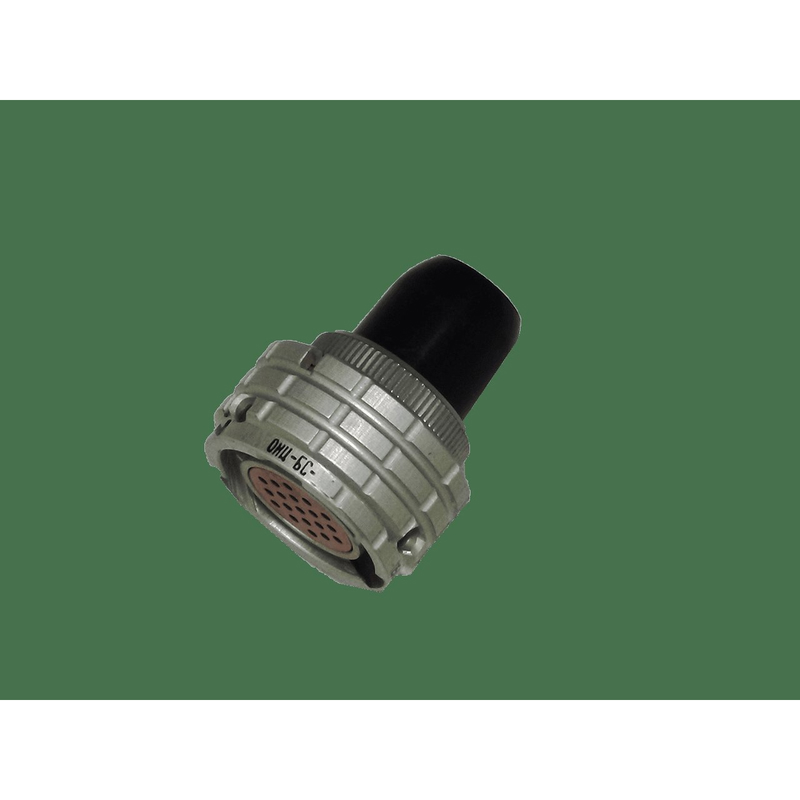

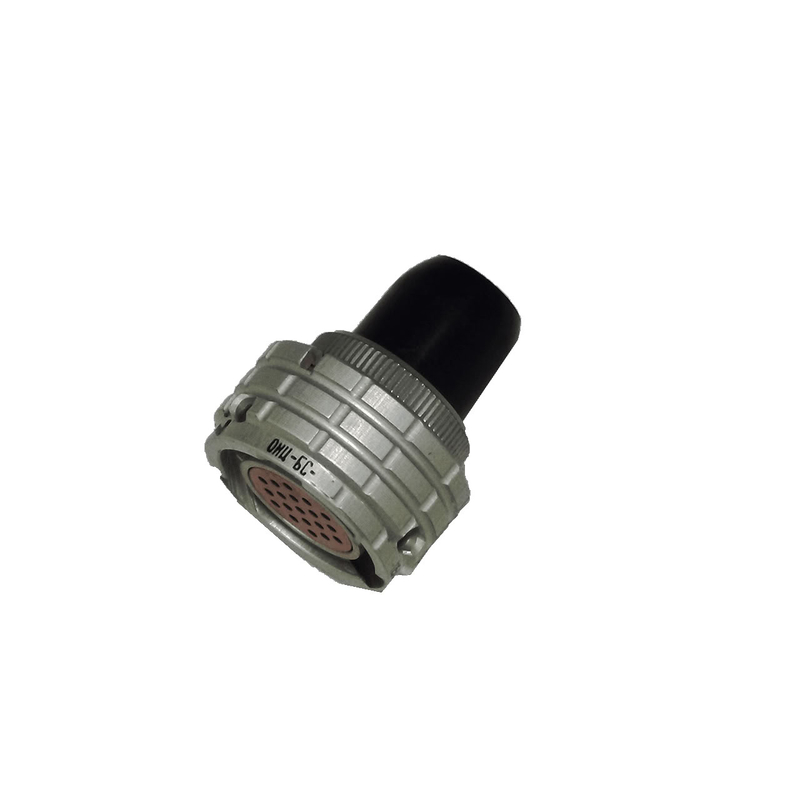

ОНЦ-БМ-2-30/14-Р12-3-В — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель всеклиматического исполнения, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре.

Основные характеристики

Он имеет 30 контактов (эффективных 14), максимальную токовую нагрузку на контакт 3 А и на соединитель до 71 А, рабочее напряжение до 150 В. Сопротивление контактов не превышает 10 МОм, изоляции — не менее 1000 МОм, ёмкость между контактами — до 5 пФ. Выдерживает вибрацию до 5000 Гц (ускорение 200 м/с²), удары до 10000 м/с², температуру от -60 до +85 °C, влажность 98% при +35 °C и пониженное давление до 1,3·10⁻⁴ Па.

Конструкция и применение

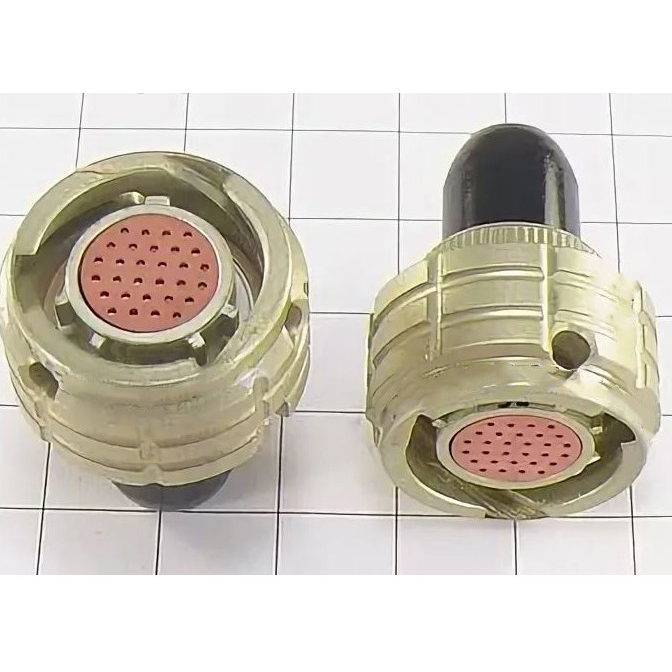

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки с многошпоночной поляризацией и многопозиционной установкой изоляторов для предотвращения ошибочного соединения. Байонетное сочленение обеспечивает быструю сборку/разборку (минимум 250 циклов), наработка — 15000 часов, срок хранения — 15 лет. Используется в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных в приборах электроники, контрольно-измерительной технике. +4
