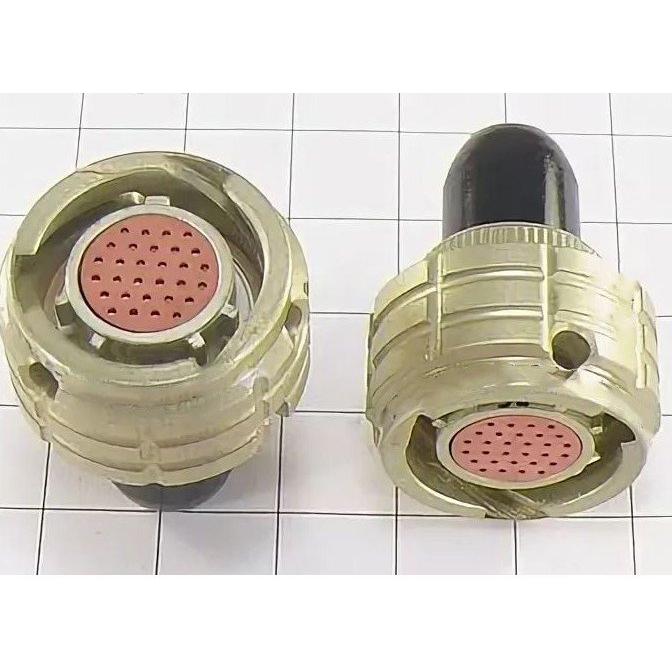

ОНЦ‑БМ‑1‑30/14‑Р12‑3‑В «5» — это цилиндрический низкочастотный электрический соединитель ряда ОНЦ‑БМ‑1, производимый на предприятии «Элекон»; указание «5» обычно относится к виду (приемке) контроля по ОСТ или ТУ, а не к самому типу разъёма.

Соединители серии ОНЦ‑БМ‑1 предназначены для работы в цепях постоянного, переменного (до сотен кГц ÷ единиц МГц) и импульсного тока, для внутреннего монтажа во всеклиматическом исполнении. Они применяются в радиоэлектронной аппаратуре, авиационных и наземных системах, где требуется надёжное соединение с обеспечением многошпоночной поляризации и байонетного сочленения.

По структуре маркировки:

• ОНЦ‑БМ‑1 — серия цилиндрических низкочастотных соединителей с байонетным фиксатором и герметичной вилкой.

• 30 — количество контактов в розетке.

• 14 — условный диаметр корпуса (в долях дюйма).

• Р12 — типоразмер розетки: кабельная, с прямым пластмассовым кожухом.

• 3 — многопозиционная поляризация (положение изоляторов и ключей).

• В — всеклиматическое исполнение по условиям температуры и влажности.

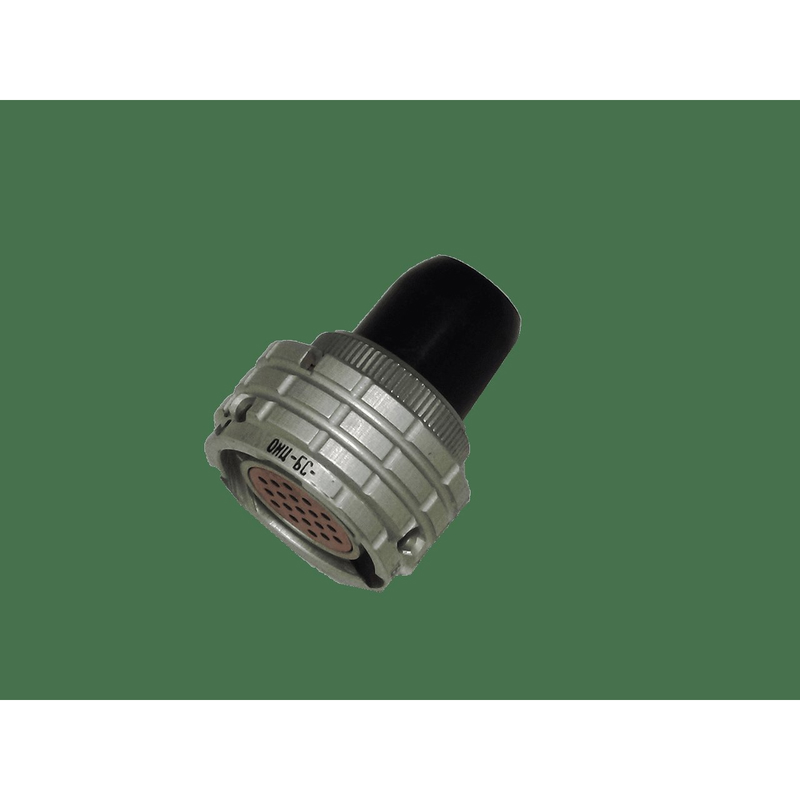

ОНЦ‑БМ‑1‑30/14‑Р12‑3‑В выполняется как негерметичная кабельная розетка с прямым кожухом, которая сочленяется с герметичной приборной вилкой того же типоразмера. Контакты имеют серебряное покрытие, сопротивление контакта обычно не более 10 мОм, сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм. Максимальное рабочее напряжение (амплитудное) для этой серии порядка 150 В, а токовая нагрузка определяется по таблицам, соответствующим ТУ бР0.364.031ТУ / АШДК.434410.089ТУ.

Розетка ОНЦ‑БМ‑1‑30/14‑Р12‑3‑В рассчитана на кабельный монтаж с присоединением проводов, как правило, пайкой; соединитель имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов для защиты от санкционированного сочленения. Байонетное сочленение обеспечивает быстрое, надёжное соединение‑разъединение и устойчивость к вибрациям, что важно для применения в бортовой и мобильной аппаратуре.
