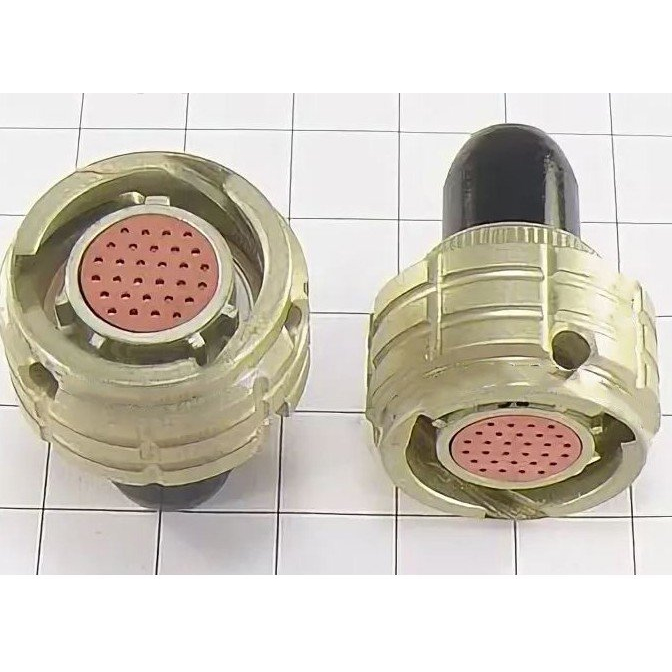

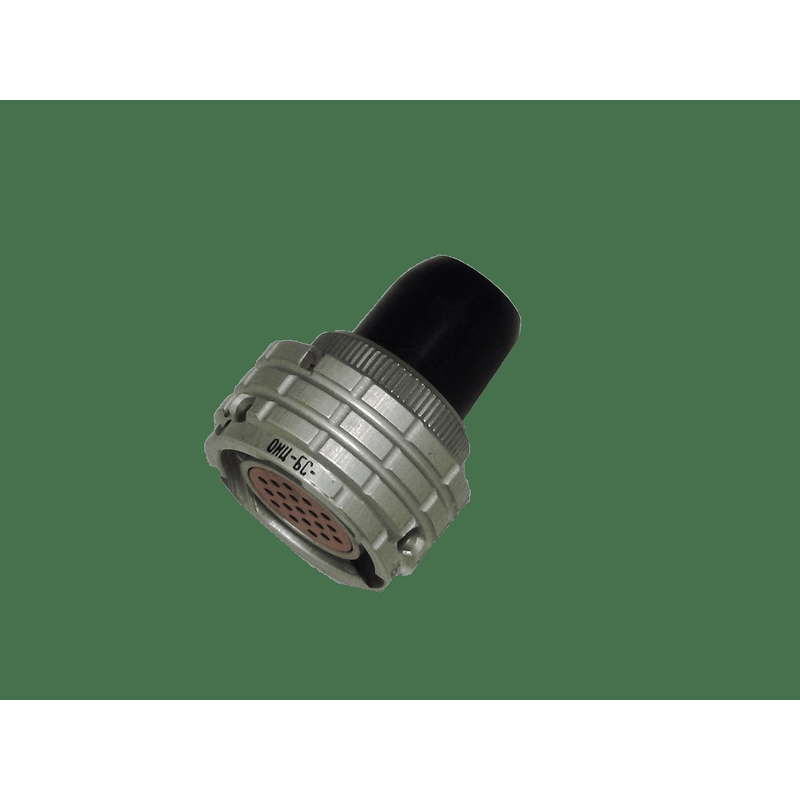

ОНЦ-БМ-1-30/14-Р12-3-В от завода «Элекон» («5») — это цилиндрический низкочастотный соединитель розеточного типа, предназначенный для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов. Он изготавливается для внутреннего монтажа во всеклиматическом исполнении по ТУ бР0.364.031ТУ.

Electrical cable connectors

Модель расшифровывается следующим образом: ОНЦ-БМ (серия), 1 (покрытие контактов серебром), 30 (количество контактов), 14 (условный диаметр корпуса в мм), Р (розетка), 12 (кабельная розетка с прямым кожухом), 3 (многопозиционная поляризация), В (всеклиматическое исполнение). Сочленение байонетное, монтаж объёмный методом пайки, негерметичный.

На изображении показаны типичные габариты и конструкция серии ОНЦ-БМ, включая диаметр 14 мм для данной модели.

Сопротивление контактов не более 10 мОм (1,3·10⁻⁴ Ом), сопротивление изоляции в нормальных условиях не менее 5000 МОм. Максимальное рабочее напряжение — 150 В (амплитудное), температура перегрева контактов не выше 20 °С. Токовая нагрузка зависит от конкретных условий эксплуатации (см. документацию серии).

Соединитель подходит для приборов и оборудования, где требуется надёжное соединение 30 контактов в компактном корпусе диаметром 14 мм. Производится заводом «Элекон» с приёмкой «5», что подтверждает соответствие строгим стандартам качества.
