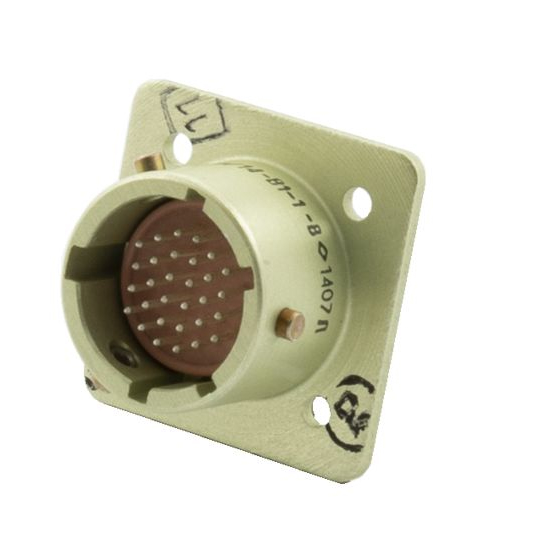

Соединитель ОНЦ-БМ-2-30/14-В1-1-В представляет собой цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Он используется в радиоэлектронной аппаратуре специального и общего назначения, где требуется высокая надежность и долговечность.

Основные характеристики:

• Тип соединителя : ОНЦ-БМ

• Покрытие контактов : Золото (указано цифрой 2 в обозначении)

• Количество контактов : 30

• Условный диаметр корпуса : 14

• Часть соединителя : вилка (указано буквой В)

• Конструктивное исполнение : вилка приборная (указано цифрой 1)

• Поляризация : Многопозиционная (указано цифрой 1)

• Климатическое исполнение : Всеклиматическое (указано буквой В)

Технические параметры:

• Максимальная токовая нагрузка на одиночный контакт : 3 А

• Максимальная токовая нагрузка на соединитель : 18 А

• Рабочее напряжение : до 150 В

• Сопротивление изоляции : не менее 1000 МОм

• Рабочая температура окружающей среды : от -60 до +85 °C

• Минимальная наработка : 15,000 часов

• Количество сочленений-расчленений : 250

Соединители ОНЦ-БМ-2-30/14-В1-1-В состоят из герметичной приборной вилки и негерметичной кабельной розетки. Сочленение соединителей осуществляется байонетным способом. Эти разъемы обеспечивают высокую надежность и долговечность, что делает их пригодными для использования в различны
