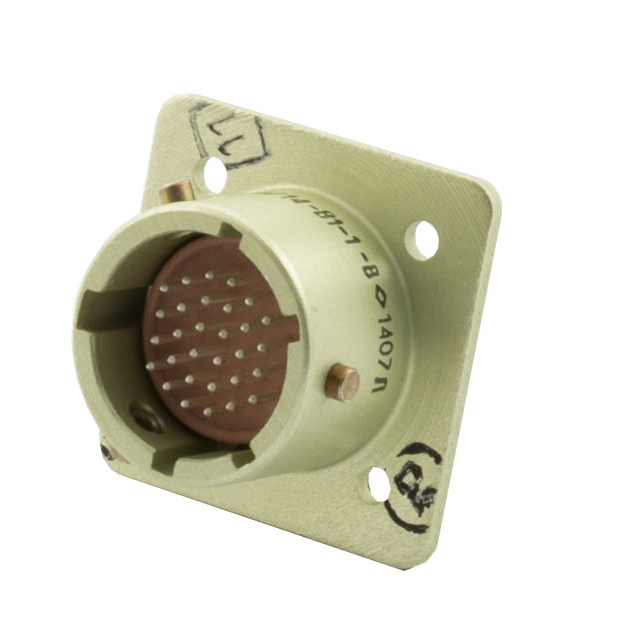

Соединитель ОНЦ-БМ-1-30/14-В1-2В представляет собой микроминиатюрный цилиндрический байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях. Он может работать с постоянным и переменным током, а также с импульсными сигналами, что делает его универсальным для применения в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, быстроразъёмный.
• Количество контактов : 30.
• Покрытие контактов : серебро (в некоторых вариантах может быть золото).
• Рабочая температура : от -60 °C до +85 °C.
• Максимальное рабочее напряжение : 150 В.
• Максимальная токовая нагрузка на контакт : 3 А.
• Сопротивление изоляции : не менее 1000 МОм.
• Срок службы : 15 лет с минимальной наработкой 15,000 часов.

Конструкция

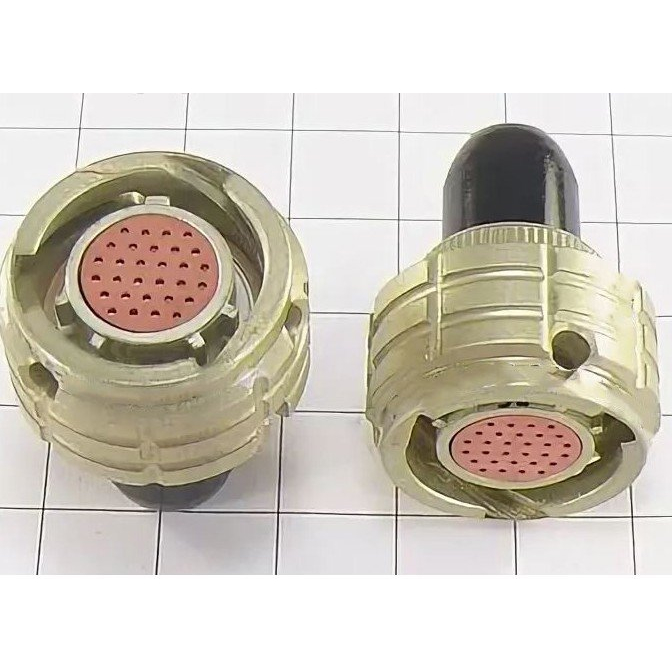

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. вилки изготавливаются, в то время как розетки имеют прямой пластиковый кожух. Это обеспечивает защиту от внешних факторов и позволяет использовать разъемы в различных климатических условиях.

Поляризация и монтаж

Разъемы ОНЦ-БМ-1 имеют многош Оночную поляризацию, что предотвращает неправильное соединение. Сочленение осуществляется байонетным способом, что обеспечивает надежность соединения и легкость в использовании.

Применение

Эти соединители широко используются в узлах и блоках радиоэлектронной аппаратуры, где требуется высокая надежность и устойчивость к внешним воздействиям. Они подходят для применения в условиях повышенной влажности и температуры, что делает их идеальными для использования в различных отраслях промышленности. Таким образом, ОНЦ-БМ-1-30/14-В1-2В является высококачественным решением для соединения электрических цепей в сложных условиях эксплуатации.
