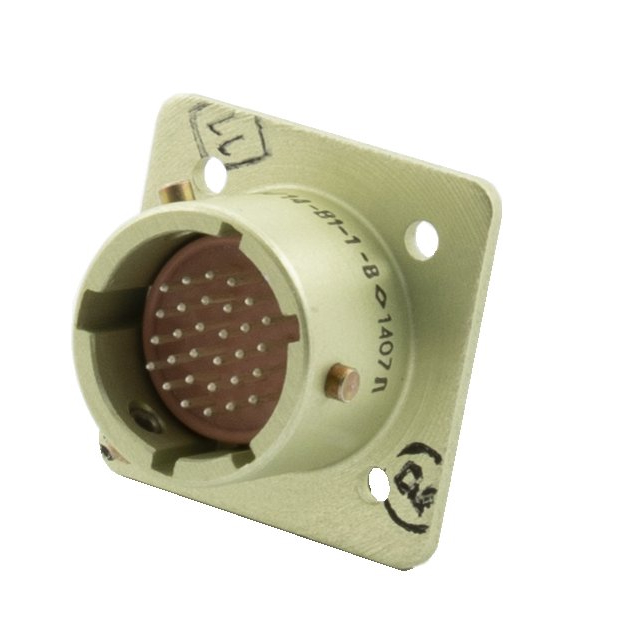

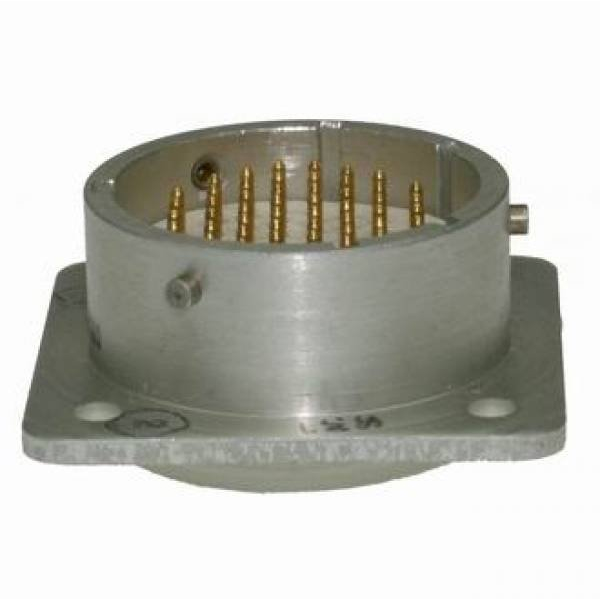

ОНЦ-БМ-2-30/14-В1-1-В "ОСМ" представляет собой микроминиатюрный цилиндрический байонетный соединитель, предназначенный для внутреннего монтажа. Он используется в электрических цепях постоянного и переменного тока (частотой до 3 МГц), а также в импульсных токах. Эти соединители находят применение в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Основные характеристики

Структура обозначения:

• ОНЦ-БМ - тип соединителя
• 2 - покрытие контактов (1 – серебро, 2 - золото)
• 30 - количество контактов
• 14 - условный диаметр корпуса
• В - часть соединителя (В – вилка, Р розетка )
• 1 - конструктивное исполнение (1 – вилка приборная, 12 – розетка кабельная с прямым кожухом)
• 1 - многопозиционная поляризация
• В - всеклиматическое исполнение .

Технические параметры:

• Общее количество контактов: 30
• Максимальная токовая нагрузка на одиночный контакт: 3 А
• Максимальная токовая нагрузка на соединитель: 18 А
• Рабочее напряжение: до 150 В
• Сопротивление изоляции: не менее 1000 МОм
• Рабочая температура окружающей среды: от -60 до +85 °C
• Минимальная наработка: 15,000 часов .

Применение

Соединители ОНЦ-БМ-2 используются в различных областях радиоэлектронной аппаратуры, включая:

• Специальные и общие назначения.
• Устройства с высоким требованием к надежности и долговечности.

Эти соединители обеспечивают надежное соединение и защиту от внешних воздействий благодаря своей конструкции, что делает их идеальными для использования в сложных климатических условиях.
