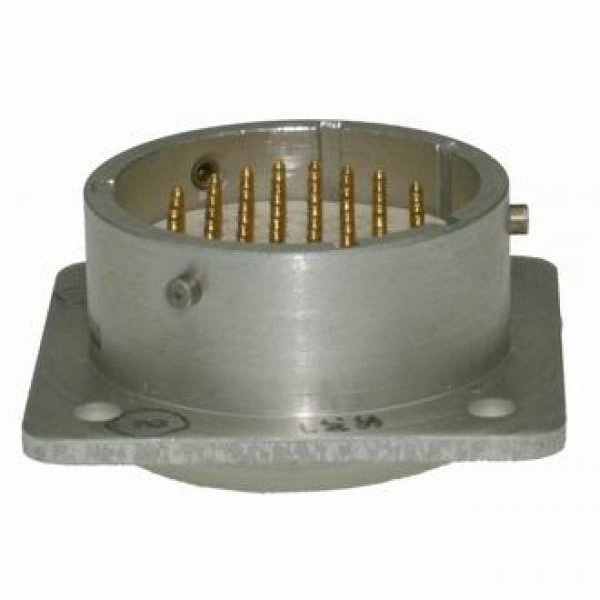

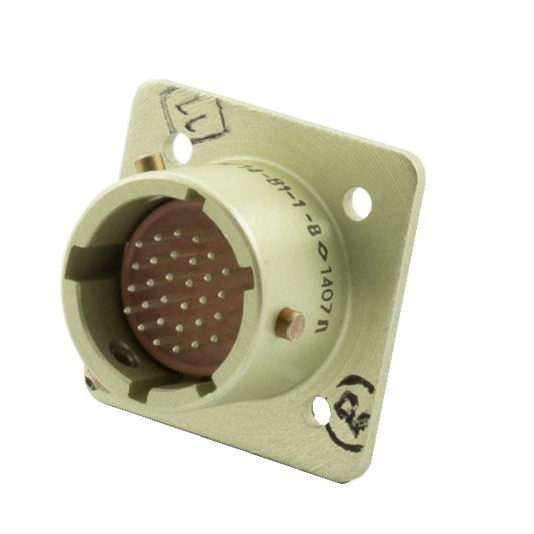

Соединитель ОНЦ-БМ-2-30/14-В1-2-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях, работающих с постоянным, переменным (до 3 МГц) и импульсным токами. Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Основные характеристики

Структура соединителя:

• Состав: состоит из герметичной приборной вилки и негерметичной кабельной розетки.
• Покрытие контактов: может быть серебряным или золотым (2).
• Количество контактов: 30.
• Условный диаметр корпуса: 14 мм.
• Конструктивное исполнение: вилка, розетка с прямым кожухом (12).
• Поляризация: многопозиционная.

Технические параметры:

• Максимальная токовая нагрузка на одиночный контакт: до 3 А.
• Суммарная максимальная токовая нагрузка на соединитель: от 18 А до 71 А.
• Максимальное рабочее напряжение: 150 В.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура окружающей среды: от -60 °C до +85 °C.
• Минимальная наработка: 15,000 часов при всех режимах эксплуатации .

Применение

Соединители ОНЦ-БМ-2 широко применяются в различных электро-, радио- и контрольно-измерительных приборах, обеспечивая надежное соединение в условиях, требующих высокой устойчивости к механическим и климатическим воздействиям. Они обладают высокой долговечностью и могут использоваться в различных климатических условиях благодаря всеклиматическому исполнению. Эти характеристики делают соединители ОНЦ-БМ-2 идеальными для применения в высокотехнологичных областях, таких как аэрокосмическая и военная электроника, а также в системах управления и связи.
