ОНЦ-БМ-2-30/14-В1-3-В — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель для внутреннего монтажа.

Описание

Он предназначен для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока, используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

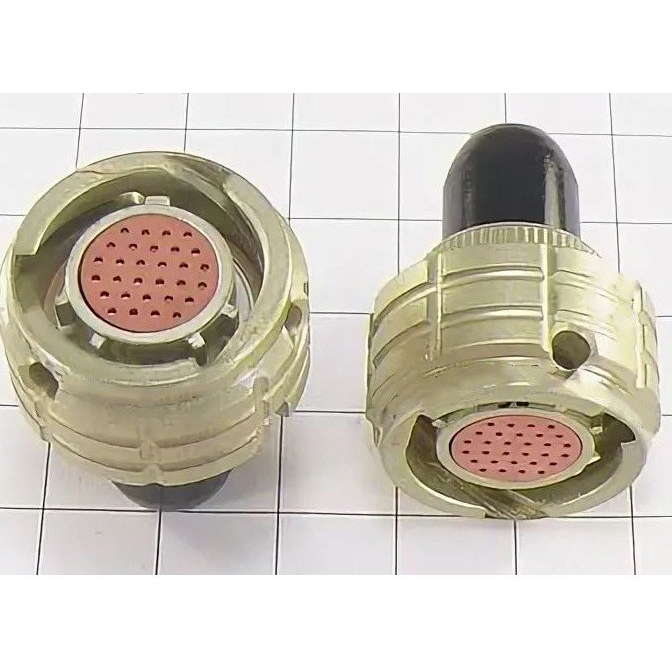

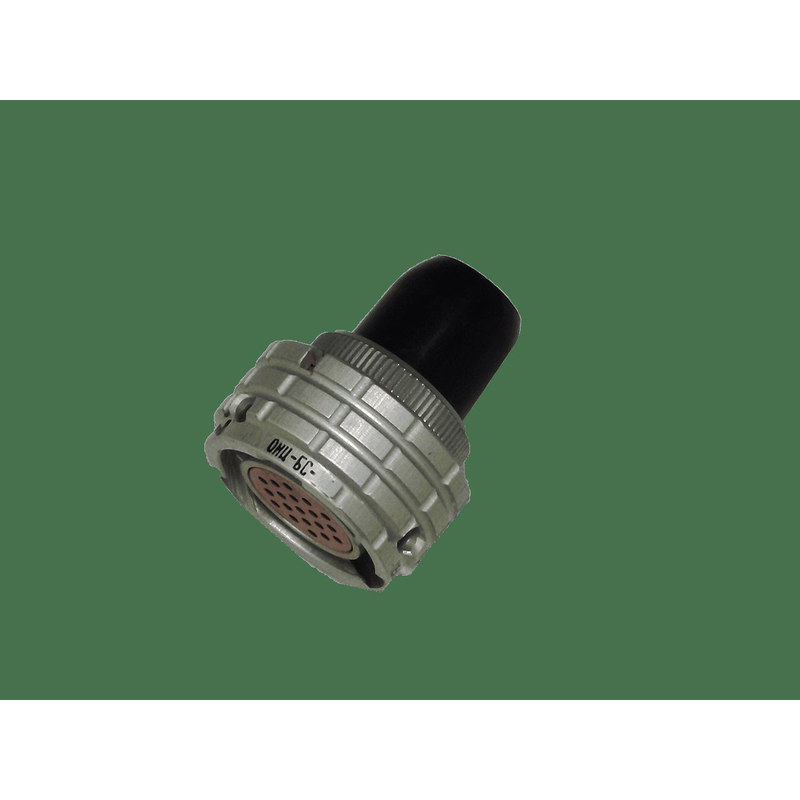

Соединитель состоит из герметичной приборной вилки без кожуха и негерметичной кабельной розетки с прямым пластмассовым кожухом, имеет многошпоночную поляризацию и многопозиционную установку изоляторов (3 позиции) для защиты от неправильного сочленения. ​

Сочленение выполнено байонетным способом, климатическое исполнение — всеклиматическое.

Характеристики

• Количество контактов: 30.

• Условный диаметр корпуса: 14 мм. ​

• Покрытие контактов: золото (2).

• Максимальная токовая нагрузка на контакт: 3 А, на соединитель — до 18 А.

• Максимальное рабочее напряжение: до 150–250 В.

• Рабочая температура: от -60 до +85 °C.

• Сопротивление изоляции: не менее 1000 МОм.

• Минимальная наработка: 15 000 часов.

• Количество сочленений-расчленений: 250. ​

• Срок хранения: до 15 лет.
