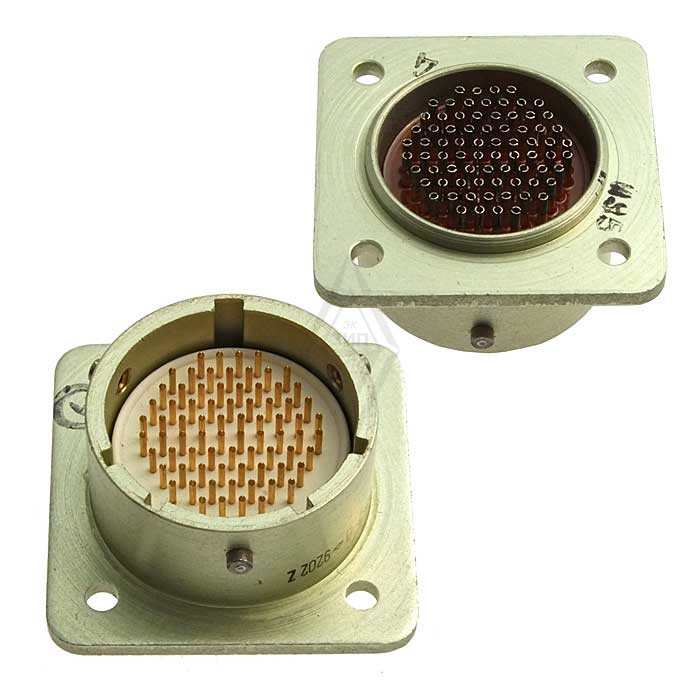

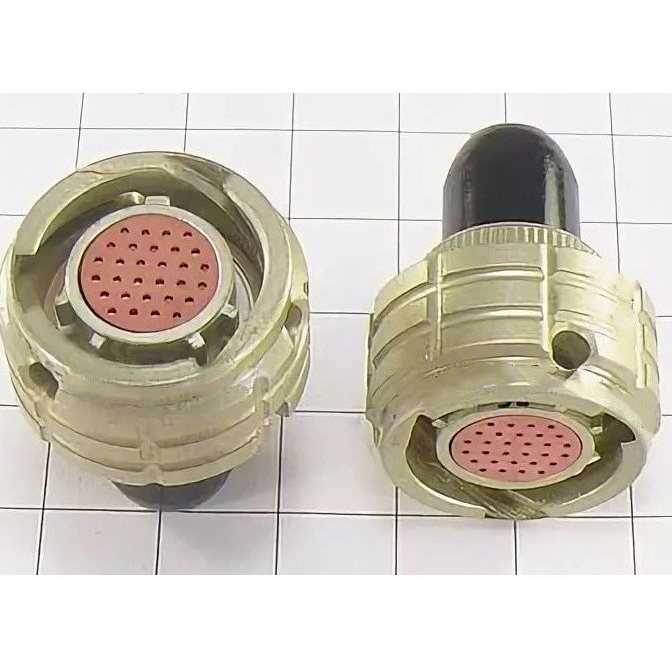

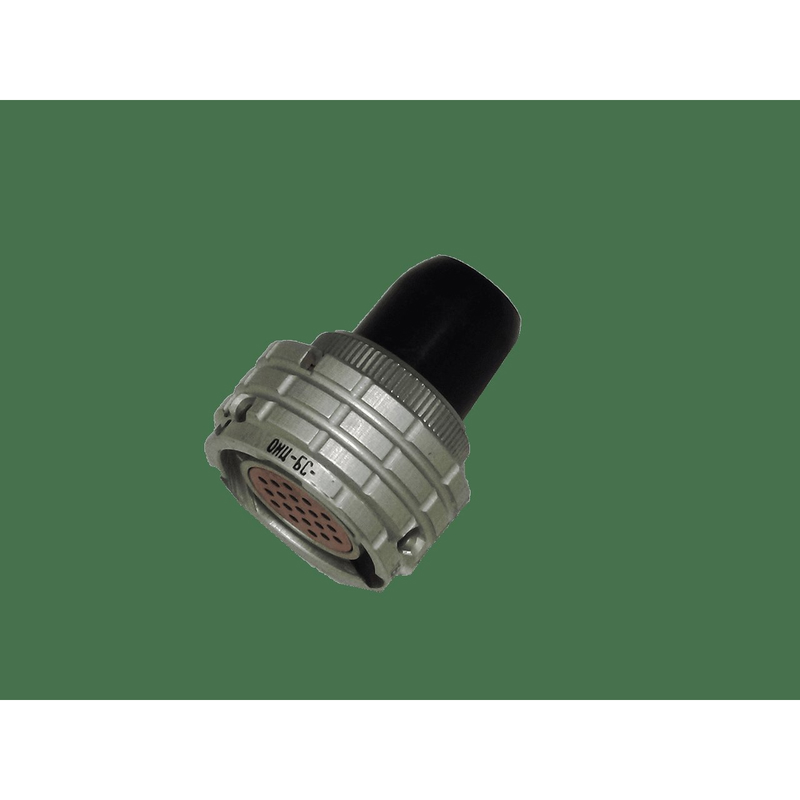

ОНЦ-БМ-2-30/14-В1-3-В "ОСМ" представляет собой микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа. Он используется в электрических цепях постоянного и переменного тока (с частотой до 3 МГц), а также в импульсных цепях. Эти соединители находят применение в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Структура и характеристики

Структура обозначения:

• ОНЦ-БМ — тип соединителя;
• 2 — покрытие контактов (1 — серебро, 2 — золото);
• 30 — количество контактов;
• 14 — условный диаметр корпуса;
• В — часть соединителя (В — вилка, Р — розетка );
• 1 — конструктивное исполнение (1 — вилка, 12 — розетка с прямым кожухом);
• 3 — многопозиционная поляризация;
• В — всеклиматическое исполнение .

Основные технические характеристики:

• Тип соединителя: цилиндрический, низкочастотный, быстроразъёмный.
• Климатическое исполнение: всеклиматическое.
• Максимальная токовая нагрузка на одиночный контакт: 3 А.
• Максимальное рабочее напряжение: 150 В.
• Рабочая температура окружающей среды: от -60 до +85 °C.
• Минимальная наработка: 15,000 часов .

Конструкция

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Приборные вилки изготавливаются, тогда как кабельные розетки имеют прямой пластиковый кожух. Это обеспечивает надежность соединения и защиту от внешних факторов.

Применение

ОНЦ-БМ-2-30/14-В1-3-В "ОСМ" широко используется в различных областях радиоэлектронной техники, включая:

• Авиацию;
• Космическую технику;
• Военные приложения;
• Общее назначение в электронике .

Таким образом, ОНЦ-БМ-2-30/14-В1-3-В "ОСМ" является важным компонентом для обеспечения надежных электрических соединений в сложных условиях эксплуатации.
