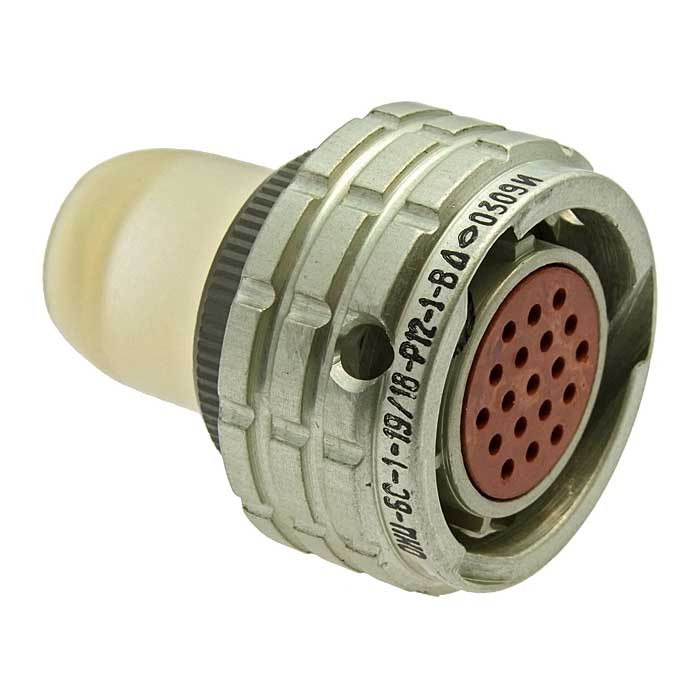

Соединитель ОНЦ-БМ-1-50-18-Р12-3-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях. Он используется в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики

• Максимальная токовая нагрузка : 18 А (до 71 А в зависимости от модели).
• Максимальное рабочее напряжение : 150 В.
• Количество контактов : 50.
• Условный диаметр корпуса : 18 мм.
• Климатическое исполнение : всеклиматическое, что позволяет использовать соединитель в различных условиях окружающей среды.
• Рабочая температура : от -60 °C до +85 °C.

Структура обозначения

Обозначение ОНЦ-БМ-1-50/18-Р12-3-В расшифровывается следующим образом:

• ОНЦ-БМ — тип соединителя.
• 1 — покрытие контактов (1 – серебро, 2 – золото).
• 50 — количество контактов.
• 18 — условный диаметр корпуса.
• Р — часть соединителя (В – вилка, Р – розетка ).
• 12 — конструктивное исполнение (1 – вилка, 12 – розетка с прямым кожухом).
• 3 — многопозиционная поляризация.
• В — всеклиматическое исполнение.

Конструкция

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. вилки изготавливаются, а кабельные розетки имеют прямой пластиковый кожух. Это обеспечивает удобство монтажа и эксплуатации.

Применение

Соединители ОНЦ-БМ-1 используются в узлах и блоках радиоэлектронной аппаратуры, где требуется надежное соединение для передачи сигналов постоянного и переменного тока (до 3 МГц), а также импульсных токов. Они обеспечивают высокую устойчивость к механическим и климатическим воздействиям, что делает их подходящими для использования в сложных условиях.
