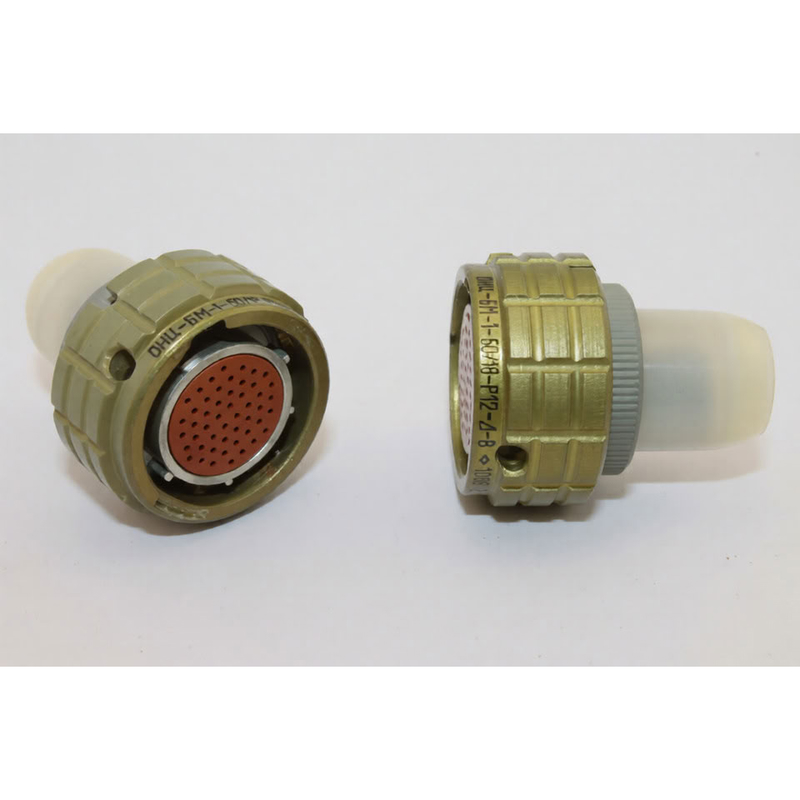

Разъем ОНЦ-БМ-1-50-18-В1-3-В представляет собой цилиндрический соединитель с байонетным соединением, предназначенный для низкочастотных приложений. Он используется в электрических цепях постоянного и переменного тока с рабочим напряжением до 250 В и максимальной токовой нагрузкой 50 А на контакт.

Основные характеристики

• Тип разъема : цилиндрический, ручного соединения.
• Количество контактов : 50.
• Диаметр контактов : 0,6 мм.
• Материал контактов : серебро или золото.
• Сопротивление контактов : не более 0,005 Ом.
• Рабочая температура : всеклиматическое исполнение, что позволяет использовать разъем в различных условиях окружающей среды.

Конструкция

Разъем состоит из двух частей:

• вилка (папа) : герметичная часть, которая обеспечивает надежное соединение.
• розетка (мама) : негерметичная часть, предназначенная для подключения кабелей.

Для повышения надежности соединения предусмотрена фиксация с помощью шпонок. Разъемы ОНЦ-БМ также имеют многошпоночную многопозиционную поляризацию, что позволяет избежать неправильного подключения.

Применение

Разъемы ОНЦ-БМ широко используются в различных областях, включая:

• Электроника
• Автоматика
• Промышленное оборудование

Эти разъемы обеспечивают стабильное соединение в условиях вибрации и механических нагрузок, что делает их идеальными для применения в сложных условиях эксплуатации.
