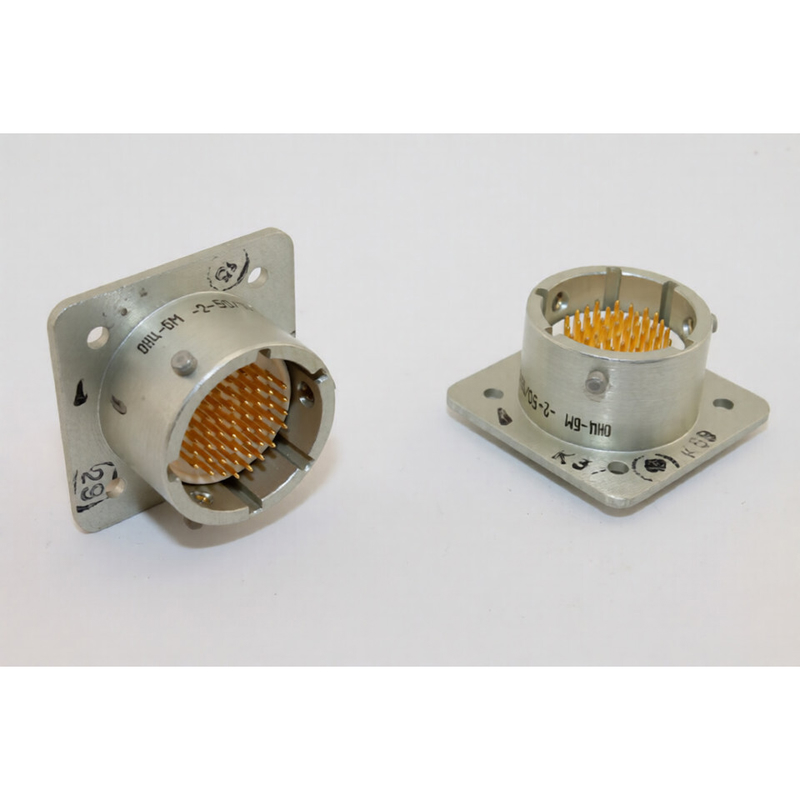

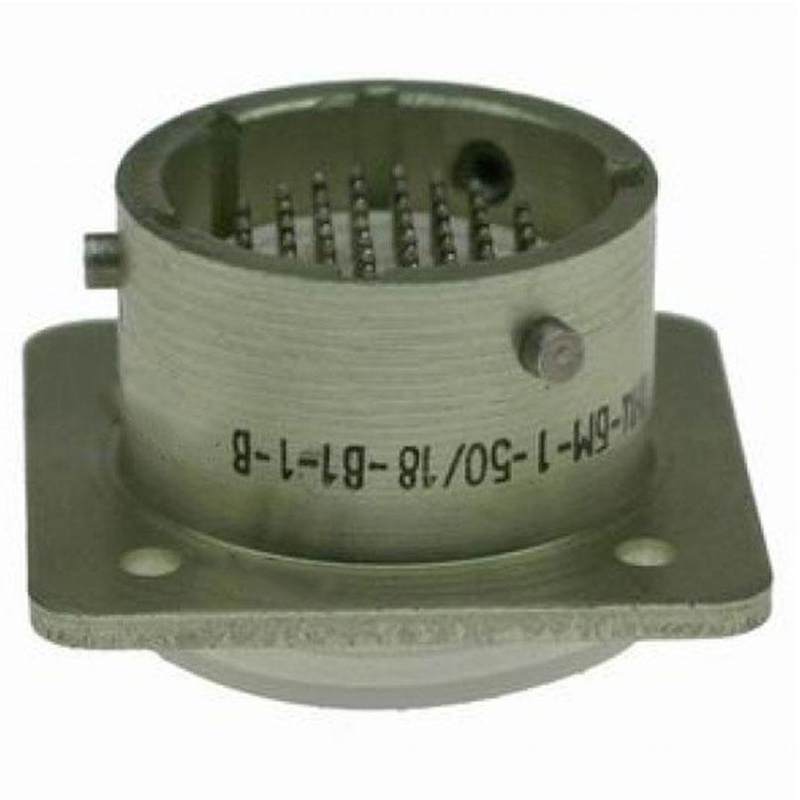

ОНЦ-БМ-2-50-18-В1-3-В — это низкочастотный цилиндрический соединитель, который используется в различных электрических и электронных устройствах. Он относится к классу разъемов ОНЦ-БМ и обладает рядом технических характеристик, которые делают его подходящим для применения в сложных условиях.

Основные характеристики

• Тип соединителя : Низкочастотный цилиндрический.
• Количество контактов : 50.
• Условный диаметр корпуса : 18 мм.
• Тип контактов : вилка (обозначение "В").
• Конструктивное исполнение : вилка (обозначение "1").
• Поляризация : Многопозиционная (обозначение "3").
• Климатическое исполнение : Всеклиматическое (обозначение "В").

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт : 3 А.
• Суммарная токовая нагрузка на соединитель : от 18 А до 71 А в зависимости от конфигурации.
• Максимальное рабочее напряжение : 250 В (амплитудное значение).
• Сопротивление контактов : не более 5 мОм.
• Сопротивление изоляции : не менее 5000 МОм.

Механические и климатические характеристики

• Количество циклов разъединения/соединения : 250.
• Минимальная наработка соединителей : 15,000 часов.
• Срок сохраняемости : 15 лет.
• Температурные пределы эксплуатации :
  • Максимальная температура: до 105 °C.
  • Минимальная температура: до -60 °C.

Конструкция и монтаж

Соединитель имеет байонетное сочленение, что обеспечивает надежное соединение. Способ монтажа — объемный с пайкой. Это делает его удобным для использования в различных устройствах, где требуется высокая степень надежности и устойчивости к механическим воздействиям.Таким образом, ОНЦ-БМ-2-50-18-В1-3-В представляет собой надежное решение для подключения электрических цепей в условиях, требующих высокой прочности и устойчивости к внешним факторам.
