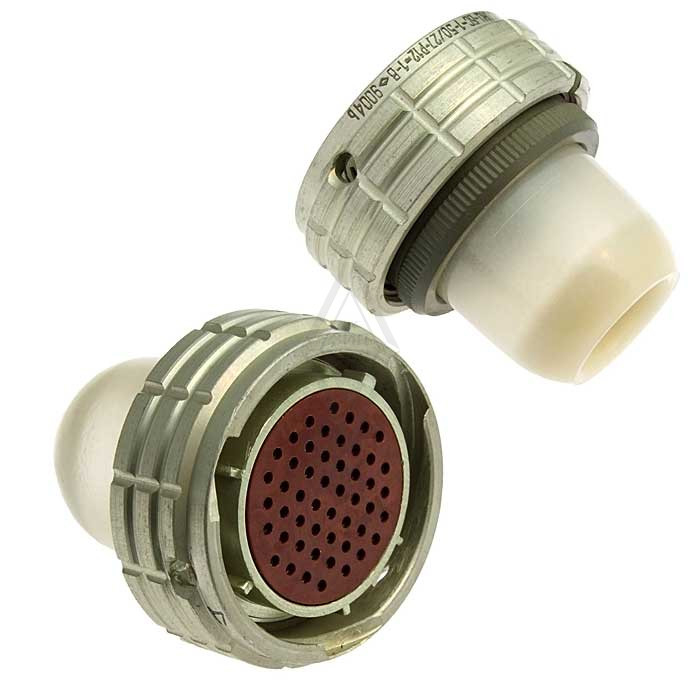

Соединители ОНЦ-БМ-1-50/18-В1-2-В являются цилиндрическими низкочастотными байонетными соединителями, предназначенными для внутреннего монтажа в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Они широко используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, быстрорасчленяемый, микроминиатюрный.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 18.

• Состав соединителя : вилка — герметичная, розетка — негерметичная.

• Вид корпуса : Блочный (приборный) и кабельный.

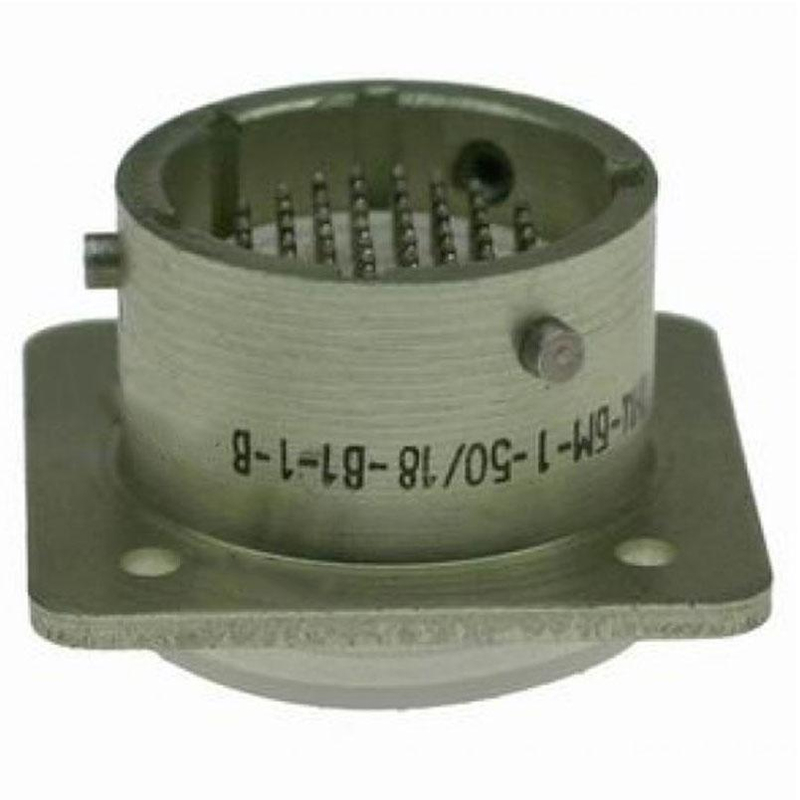

• Исполнение монтажной части : вилка приборная, розетка кабельная с прямым кожухом.

• Вид сочленения : Байонетный.

• Поляризация корпуса : Многошпоночная поляризация и многопозиционная установка изолятора.

• Покрытие контактов : Серебро.

• Способ монтажа : Объемный, пайкой.

• Технические параметры :

  • Общее количество контактов: 50.

  • Сопротивление контактов: Не более 10 мОм.

  • Максимальная токовая нагрузка на одиночный контакт: 3 А.

  • Максимальная токовая нагрузка на соединитель: До 18 А.

Применение:

Эти соединители используются в различных электро-, радио- и контрольно-измерительных приборах, а также в радиоэлектронной аппаратуре.
