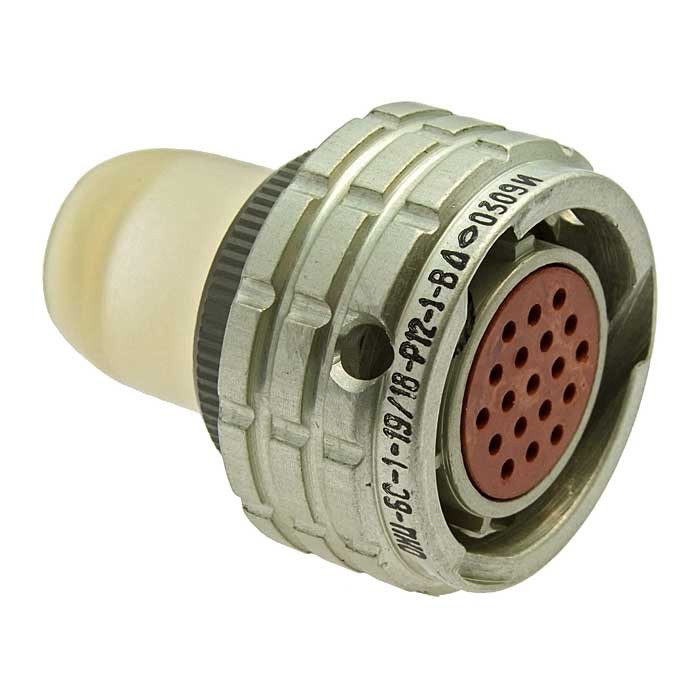

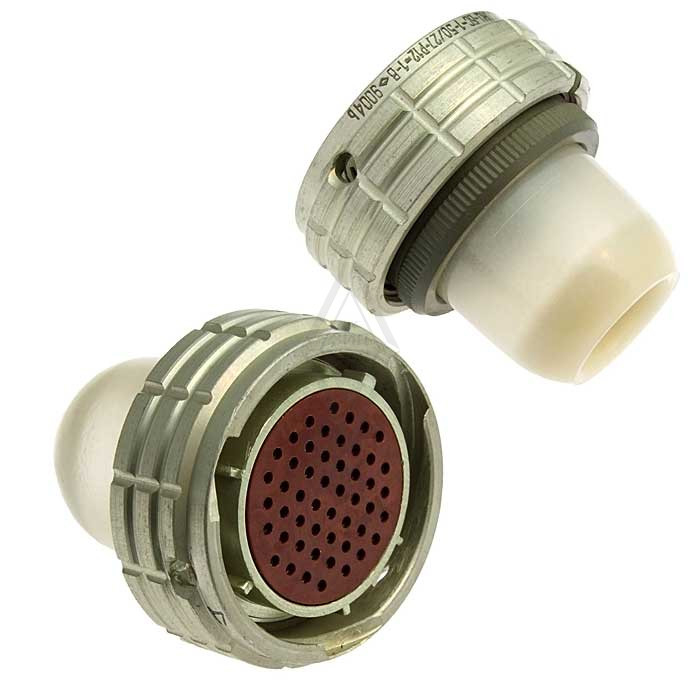

ОНЦ-БМ-1-50/18-Р12-2-В "ОС" — это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного токов. Он используется в различных областях, включая промышленность и военное применение.

Основные характеристики

• Тип соединителя : ОНЦ-БМ (низкочастотный цилиндрический).
• Количество контактов : 50.
• Условный диаметр корпуса : 18 мм.
• Покрытие контактов : золото (обозначение 2).
• Конструктивное исполнение : кабельная розетка с прямым кожухом (обозначение Р12).
• Климатическое исполнение : всеклиматическое (обозначение В).

Технические параметры

• Максимальное рабочее напряжение : 250 В (амплитудное значение).
• Максимальная токовая нагрузка :
  • На одиночный контакт: 3 А.
  • Суммарная на соединитель: до 71 А.
• Сопротивление контактов : не более 5 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений - расчленений : до 250.
• Минимальная наработка соединителей : 15 000 часов.

Конструкция

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Он имеет байонетное сочленение, что обеспечивает надежное соединение. Поляризация корпусов многопозиционная, что защищает от несанкционированного соединения.

Применение

Соединители ОНЦ-БМ широко используются в различных сферах, включая:

• Электрические цепи и системы управления.
• Оборудование для передачи данных.
• Военные и специальные приложения.

Этот тип соединителей отличается высокой надежностью и долговечностью, что делает его подходящим для использования в сложных условиях эксплуатации.
