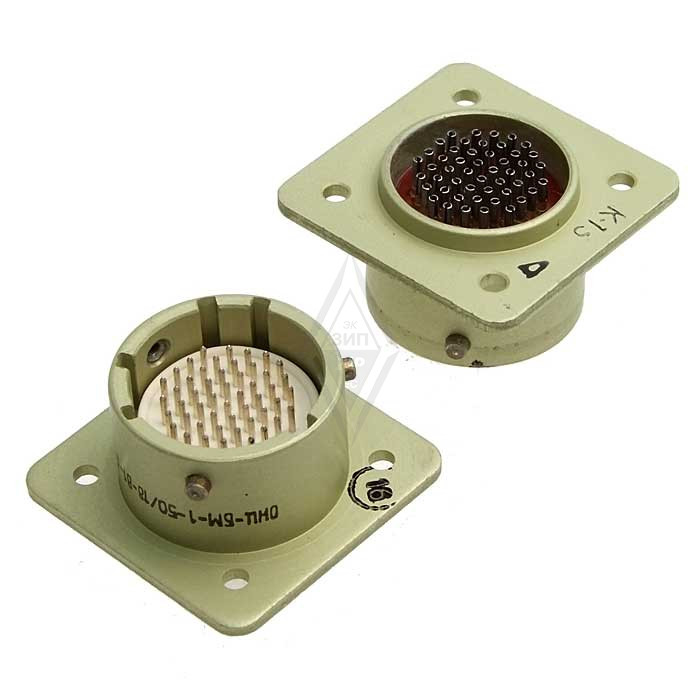

Соединитель ОНЦ-БМ-2-50/18-Р12-1-В относится к категории микроминиатюрных цилиндрических низкочастотных соединителей, предназначенных для внутреннего монтажа. Он используется в электрических цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов, что делает его универсальным решением для различных радиоэлектронных устройств.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, быстроразъемный.
• Количество контактов : 50.
• Условный диаметр корпуса : 18 мм.
• Часть соединителя : вилка (обозначение "В").
• Конструктивное исполнение : вилка приборная (обозначение "1").
• Покрытие контактов : золото, что обеспечивает хорошую проводимость и защиту от коррозии.
• Климатическое исполнение : всеклиматическое, что позволяет использовать соединитель в различных условиях эксплуатации.

Технические параметры

• Максимальная токовая нагрузка на одиночный контакт : 3 А.
• Общее максимальное токовая нагрузка на соединитель : до 18 А.
• Сопротивление контактов : не более 10 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Максимальное рабочее напряжение : 250 В (амплитудное значение).
• Количество циклов соединений (расчленений) : до 250 раз.
• Минимальная наработка соединителей : 15,000 часов.

Конструкция и монтаж

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Он имеет многошпоночную поляризацию корпуса и многопозиционную установку изоляторов, что защищает от несанкционированного соединения. Способ монтажа — объемный с пайкой.Эти соединители широко применяются в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения, благодаря своей надежности и высокому качеству исполнения.
