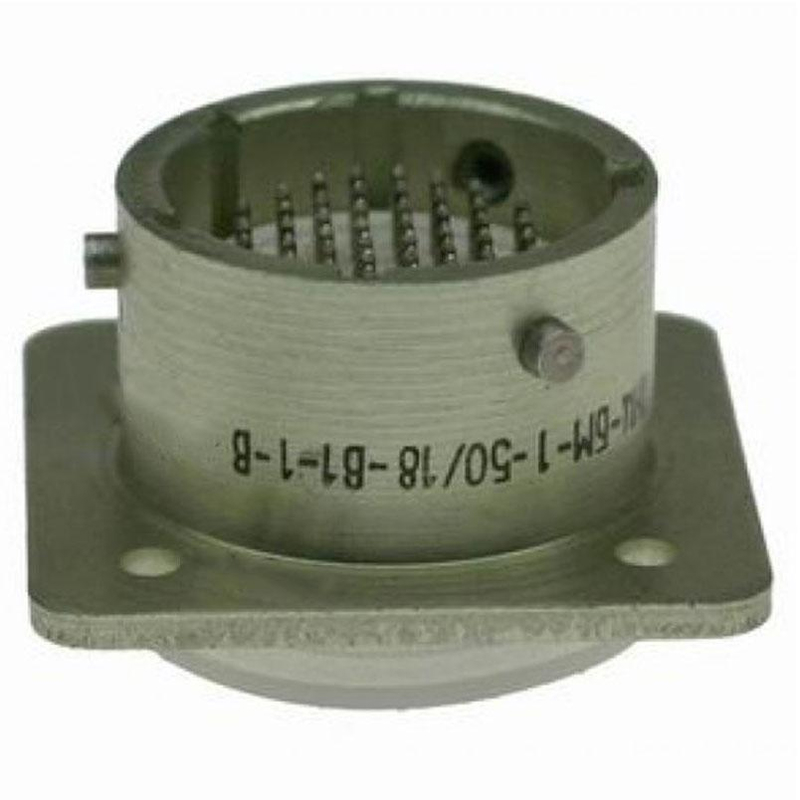

Соединитель ОНЦ-БМ-1-50/18-В1-3-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях. Он может использоваться как в цепях постоянного, так и переменного тока (с частотой до 3 МГц), а также в импульсных токах. Эти соединители находят применение в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, быстрорасчленяемый.
• Количество контактов : 50.
• Условный диаметр корпуса : 18.
• Покрытие контактов : серебро (вариант с золотым покрытием также доступен).
• Максимальная токовая нагрузка : 3 А на одиночный контакт, до 18 А для всего соединителя .
• Рабочее напряжение : до 150 В (амплитудное значение) для ОНЦ-БМ-1 .
• Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях .

Конструкция

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. вилки изготавливаются, а розетки имеют прямой пластиковый кожух. Сочленение осуществляется байонетным способом, что обеспечивает надежное соединение.

Эксплуатационные условия

• Рабочая температура окружающей среды : от -60 до +85 °C.
• Срок службы : минимальная наработка составляет 15 000 часов, а срок сохраняемости — до 15 лет .
• Устойчивость к механическим воздействиям : соединители могут выдерживать значительные механические нагрузки, включая вибрации и удары .

Применение

Соединители ОНЦ-БМ-1 широко используются в различных областях, включая военную технику и гражданскую электронику, что обусловлено их надежностью и многофункциональностью.
