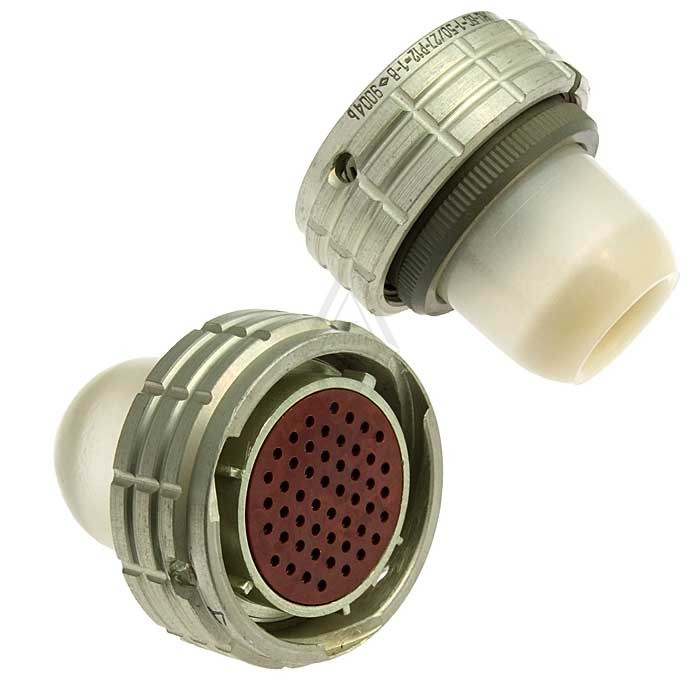

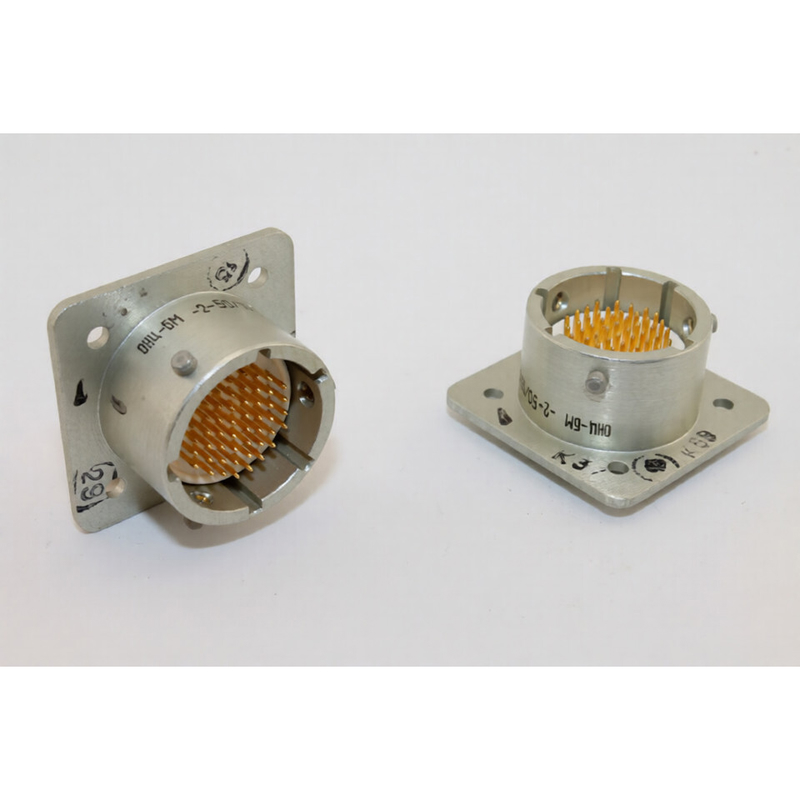

ОНЦ-БМ-2-50/18-В1-1-В — это микроминиатюрный цилиндрический низкочастотный соединитель байонетного типа для внутреннего монтажа. Он предназначен для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока, часто используется в узлах и блоках радиоэлектронной аппаратуры.

Обозначение

• ОНЦ-БМ: серия микроминиатюрных соединителей.

• 2: тип (приборная вилка).

• 50: количество контактов.

• 18: условный размер корпуса (диаметр около 18 мм).

• В1: конструктивное исполнение — вилка приборная без кожуха.

• 1: многопозиционная поляризация.

• В: всеклиматическое исполнение.

Технические характеристики

Соединитель выдерживает токовую нагрузку до 3 А на одиночный контакт и суммарно до 50 А на весь разъем. Максимальное рабочее напряжение — 150 В (амплитудное), сопротивление изоляции не менее 1000 МОм, а емкость между соседними контактами — не более 5 пФ.

Рабочий диапазон температур — от -60 до +85 °C (с учетом перегрева контактов до +105 °C), относительная влажность до 98% при +35 °C. Срок службы: наработка 15 000 часов, до 250 сочленений-расчленений, сохраняемость 15 лет.

Применение

Используется в надежных соединениях для аппаратуры в суровых климатических условиях, включая пониженное давление до 5000 Па. Покрытие контактов — серебро, что обеспечивает низкое сопротивление (не более 0,005 Ом) и герметичность (утечка воздуха не более 0,01 л/ч).
